Описание

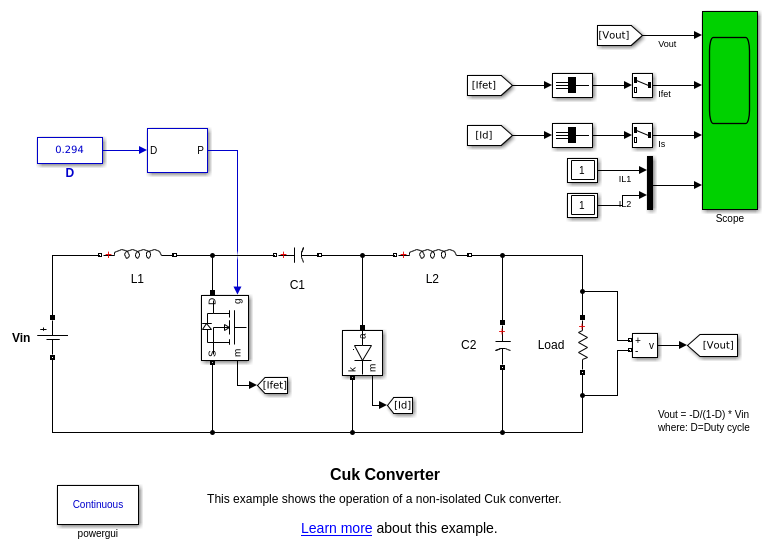

Неизолированный преобразователь Cuk является преобразователем мощности постоянного/постоянного тока, который, как и преобразователь buck-boost, может выдать выходное напряжение (Vout) амплитуду, которая либо больше, либо меньше, чем входное напряжение (Vin) амплитуды. Однако это инверторный преобразователь, поэтому выход напряжение имеет противоположную полярность по отношению к входу напряжению. В топологии преобразователя Cuk конденсатор C1 действует как основное средство хранения и передачи энергии от входа к выходу. Преимущество этого конвертера в том, что и входе ток (IL1), и ток, питающий выход каскад (IL2), достаточно свободны от пульсации (в отличие от усиливающего преобразователя, где оба этих тока являются сильно прерывистыми). Принимая постоянное напряжение на C1, теоретическая передаточная функция преобразователя Cuk:

где - коэффициент заполнения.

В этом примере конвертер подает 50-W нагрузку от источника 12 В, и частота ШИМ устанавливается на 50 кГц.

Симуляция

Запустите симуляцию и наблюдайте форму волны на возможности. Проверьте, что среднее значение напряжения нагрузки (Vout) очень близко к теоретическому значению: Vout = -0,294/( 1 - 0,294) * 12 = -5 V.

Ссылка

Ned Mohan, Tore M. Undeland, Power Electronics: Converters, Applications, and Design, John Wiley & Sons.
