Этот пример показывает операцию управляемого током тиристорного выпрямителя.

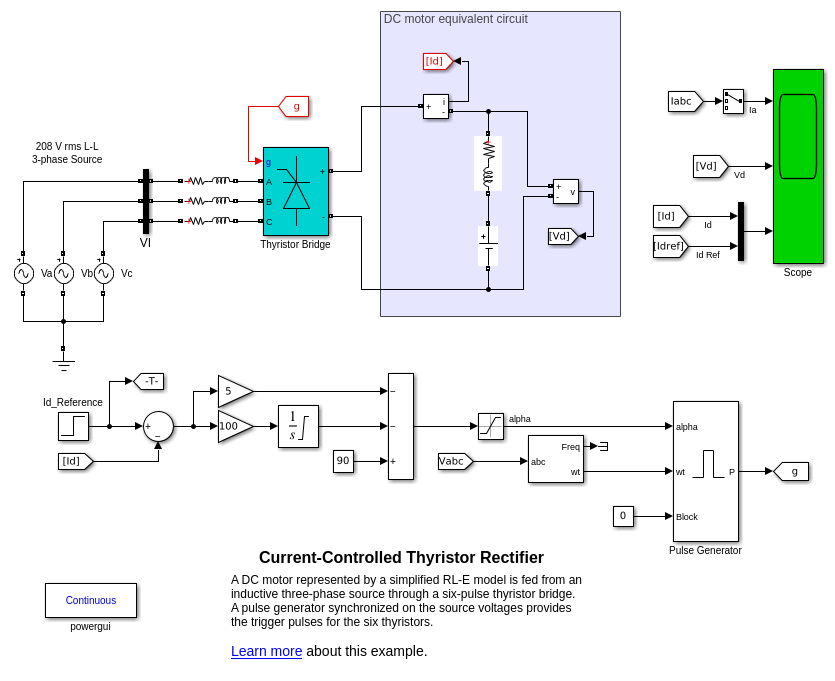

Двигатель постоянного тока, представленный упрощенной моделью RL-E, питается от индуктивного трехфазного источника через шестиимпульсный тиристорный мост. Импульсный генератор, синхронизируемый от входных напряжений, обеспечивает триггерные импульсы для этих шести тиристоров.
Выходным током конвертера управляет ПИ-регулятор тока, созданный с блоками Simulink ®. Шаговый сигнал подается на ссылку, чтобы проверить динамическую характеристику регулятора тока.
В порядок для дальнейшей обработки сигнала сигналы, отображаемые на блоке Возможностей, сохраняются в переменной с именем ScopeData1 (в структуре с форматом времени).
Запустите симуляцию и наблюдайте форму тока и напряжения на блоке Scope.
Когда симуляция будет завершена, откройте Powergui и выберите FFT Analysis, чтобы отобразить спектр частот 0-2000 Гц сигналов, сохраненных в структуре ScopeData1. БПФ будет выполняться в 2-х циклическом окне, начиная с t = 0,08-2/60 (последние 2 цикла записи). Вход с меткой Ia уже должен быть выбран. Нажмите на отображение и наблюдайте частотный спектр последних двух циклов Ia. Гармонические токи (6n +/-1) отображаются в% от основного компонента.
Также отображаются значения основного тока (величина = 27,48 A) и общего гармонического искажения (THD). Гармоники в области значений 0 - 2000 Гц составляют 29% в THD. Если вы задаете частоту 0-4000 Гц область значений, заметьте, что вклады гармоник выше 2000 Гц незначительны в текущей THD.
Теперь выберите вход с меткой Vd и отобразите его спектр. Постоянное напряжение содержит гармоники (6n), и его компонент постоянного тока составляет 145,4 В.
