Генератор LC на основе схемы Colpitts

Этот пример показывает реализацию схемы генератора Колпитса с номинальной частотой 9MHz. Частота колебаний задается 1/( 2 * pi * sqrt (L1 * C1 * C2/( C1 + C2))). Генераторы LC имеют хорошую избирательность частот из-за более высоких уровней Q, чем достижимо с генераторами RC.

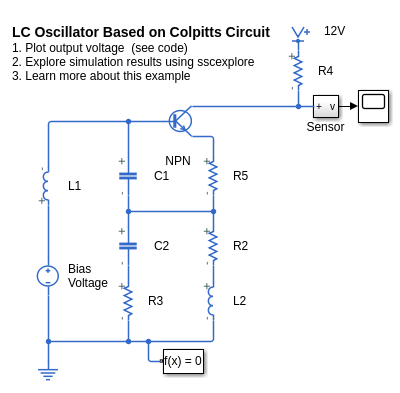

Модель

Результаты симуляции из Simscape Logging

На графиках ниже показано выходное напряжение генератора LC на основе схемы Колпитса. Нижний график показывает напряжение более 1 микросекунды, так что мы можем определить частоту (около 9 МГц).
