Линейный светодиодный драйвер
Этот пример показывает светодиодный драйвер на основе линейного регулятора тока. На возможности показаны световой и токовый выход и напряжение питания. Выход вступает в регулирование напряжения питания, больше, чем около 12V.
Модель
Результаты симуляции из Simscape Logging

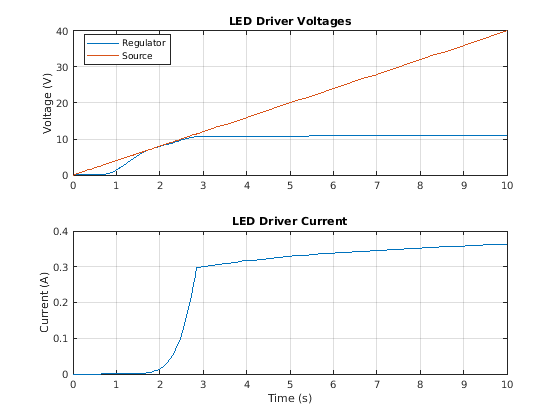

На графике ниже показан выход регулятора тока, используемого в схеме драйвера. Когда напряжение питания достигает 12V, схема драйвера регулирует его выход.

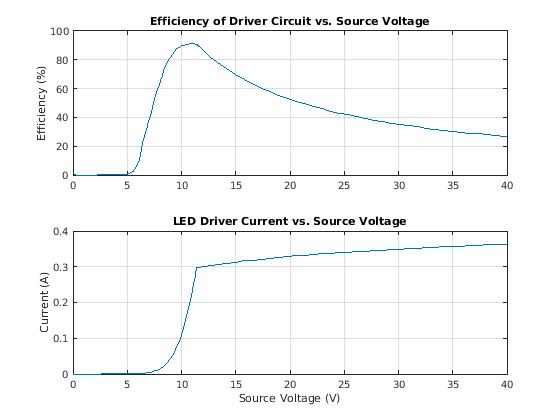

На графике ниже показана эффективность драйвера и ток светодиода как функции напряжения питания.
