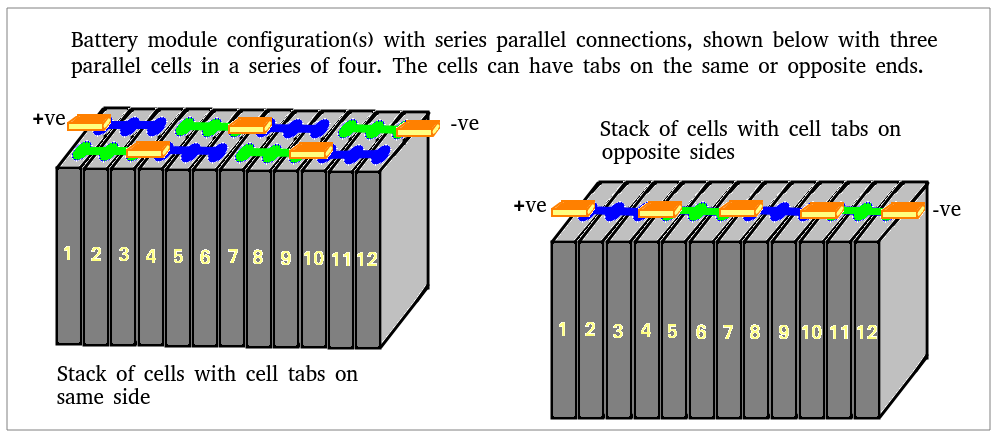

Pouch

Can

Compact cylindrical

Regular cylindrical

Вектор температур, T - Температуры, при которых данные камеры или модуля для изменяющихся по температуре свойств сведены в таблицу, заданную в виде вектора.

Рейтинг Ahr одной камеры, базовый уровень - Емкость камеры при температурах, заданных в Векторе температур, параметр T, заданный как вектор.

Вектор значений состояния заряда, SOC - Область значений значений от 0 до 1, при котором заданы электрические параметры камеры, заданный как вектор.

Вектор расхода хладагента, L - Значения хладагента массового расхода жидкости при которых задана интерполяционная таблица для камеры охлаждения. Этот параметр должен охватывать несколько точек в интересующей области значений потока. Этот параметр определяет размер параметра Эффективной скорости теплопередачи хладагента и задается как вектор.

Нет напряжения нагрузки, V0 - Камера значений потенциала разомкнутой цепи в различных Векторах значений состояния заряда, SOC и Вектор температур, Т точек, заданных в виде матрицы.

Терминальное сопротивление, R0 - значения омического сопротивления камеры в различных Векторах значений состояния заряда, SOC и Вектор температур, Т точек, заданных в виде матрицы.

Сопротивление поляризации - Значения сопротивления поляризации в различных Векторах значений состояния заряда, SOC и Вектор температур, Т точек, заданные в виде матрицы.

Постоянная по времени - Постоянная по времени в разных Векторах значений состояния заряда, SOC и Вектор температур, Т точек, заданных как матрица.

Тепловая масса камеры - тепловая масса одной камеры, заданная в виде скаляра.

Камера теплопроводность - Камера проводимость через плоскость для пакета и может камеры, или радиальная проводимость для цилиндрических камер, заданная как скаляр.

Коэффициент теплопередачи к окружающему - значение коэффициента теплопередачи, заданное как скаляр.

Количество последовательных связанных камер Ns - Количество последовательных строк, заданное в виде целого числа.

Количество параллельных связанных камер Np - Количество параллельных ячеек в строке, заданное в виде целого числа.

Выберите тип камеры - тип камеры, заданный как Pouch, Can, Compact cylindrical, или Regular cylindrical.

Высота камеры - высота камеры, заданная как скаляр.

Ширина камеры - ширина камеры для Pouch и Can камеры, заданные как скаляр.

Толщина камеры - толщина камеры для Pouch или Can камеры, заданные как скаляр.

Диаметр камеры - диаметр камеры для Compact cylindrical или Regular cylindrical, заданный как скаляр.

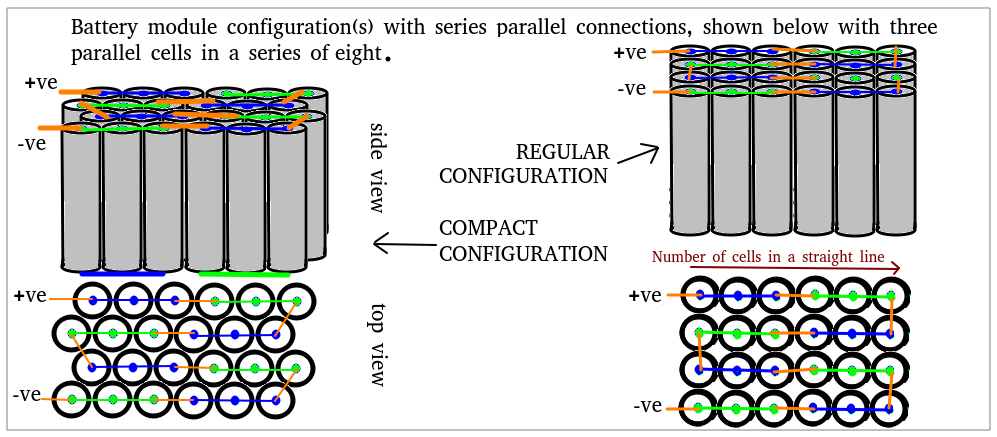

Количество цилиндрических камер в прямой линии - Количество цилиндрических камер, расположенных по прямой для упаковки, заданное в виде целого числа.

Дополнительное полное сопротивление - Сопротивление, которое объединяет все встроенные сопротивления в модуле, заданные как скаляр. Это сопротивление является суммой сопротивления вкладки камеры, шины, кабеля и/или сварного шва, заданной в виде скаляра.

Балансировка камер - метод балансировки камер, заданный как none или passive. В этом примере этот параметр устанавливается на none.

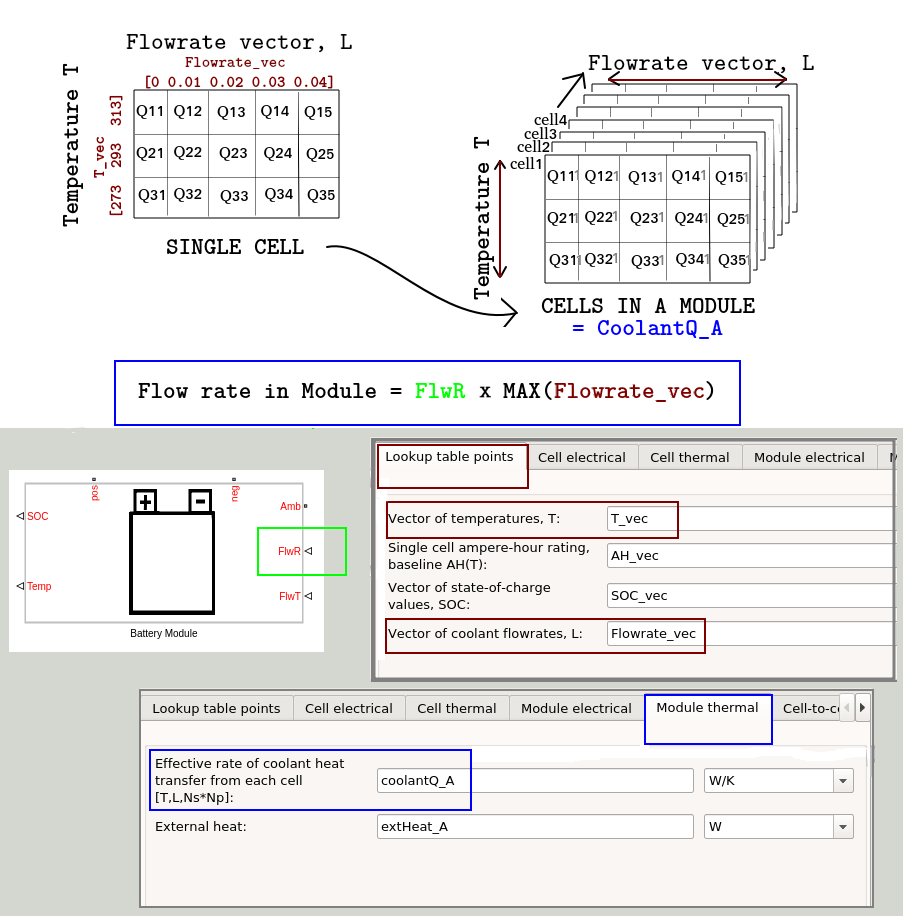

Эффективная скорость теплопередачи теплоносителя от каждой камеры - Оценка теплового сопротивления (Вт/К) теплопередачи от элементов батареи к теплоносителю, заданная в виде 3-D матрицы скалярных значений. Размер матрицы 3-D зависит от Вектора температур, T, Вектора расхода хладагента, параметров L и NsxNp. Параметр NsxNp является общим количеством камер в модуле. Охлаждение батареи представлено в виде интерполяционной таблицы или 3-D матрицы размера [T, L, Ns * Np], и значения вычисляются с помощью подробных методов 3-D, таких как вычислительная динамика жидкости. Значения матрицы зависят от фактического аппаратного проекта системы охлаждения или холодных пластин в модуле. Эффективность холодного диска контролируется с помощью входных значений FlwR и FlwT.

Внешнее тепло - Вход внешнего тепла в каждую камеру в модуле из-за горячего компонента, расположенного около модуля, заданный как вектор.

Вектор начальной температуры камеры - начальная температура камеры, заданная в виде вектора.

Вектор начальной камеры состояния заряда - Камера начальное состояние заряда, заданное как вектор.

Камеры оценки Ahr - изменения пропускной способности ячейки в камере при всех векторах температур, T точек для каждой камеры, заданные как вектор скалярных значений. Если установить этот массив равным 1, вся емкость камеры одинаковая. Значения массива для камеры умножаются на значение, заданное в параметре Single cell Ahr rating, baseline для вычисления фактической емкости или Ahr rating камеры.

FlwR - Значение от 0 до 1, заданное как скаляр. Входное значение FlwR используется для динамического выбора правильного значения скорости потока жидкости во время симуляций. Значение входа FlwR определяет фактическую скорость потока жидкости в модуле. В Вектор расхода теплоносителя L параметр FlwR, равный 0, означает отсутствие потока, в то время как FlwR, равный 1, означает наивысшую скорость потока жидкости значение.

FlwT - положительное или отрицательное значение, которое при суммировании с температурой окружающей среды равняется температуре на входе хладагента. Значение + 15 для входа FlwT и 273,15 K в порту Amb делает температуру входного отверстия теплоносителя равной 273,15 + 15 = 288.15K. Значение -15 для входных параметров FlwT и 273,15 K для Amb делает температуру на входе теплоносителя равной 273,15 - 15 = 258,15 K

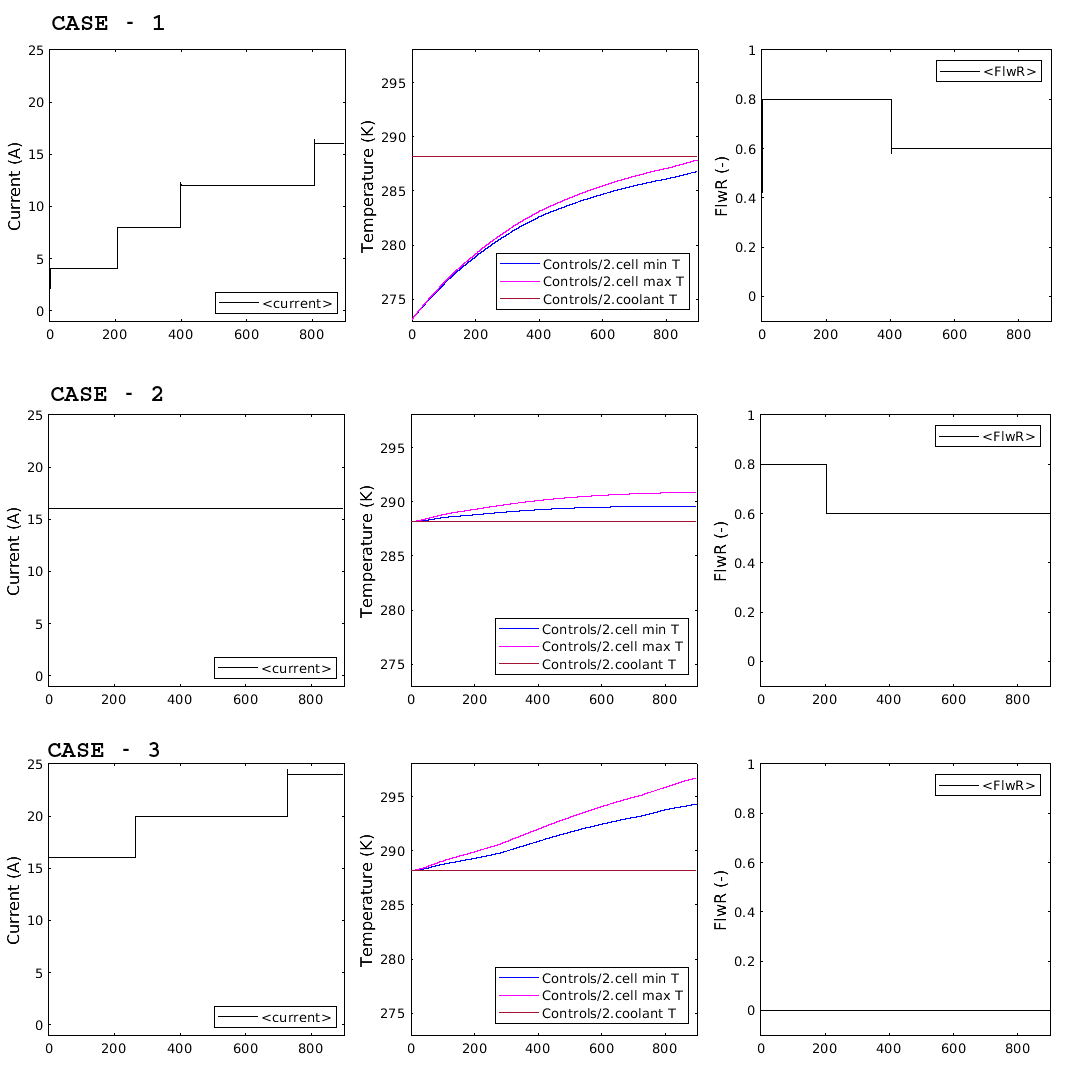

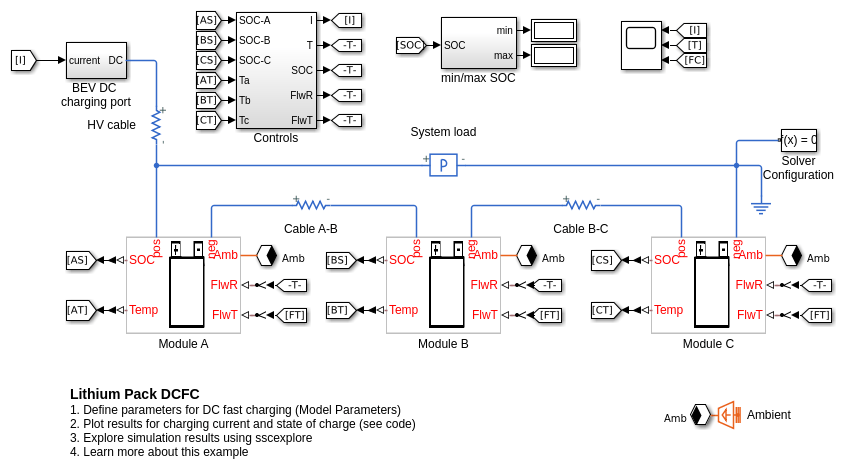

Корпус 1 - транспортное средство припарковано на парковке в течение длительного времени. Начальная температура камеры совпадает с температурой окружающей среды. Аккумулятор нагревается во время зарядки, начальное состояние заряда аккумулятора составляет 20%.

Корпус 2 - транспортное средство управляется и немедленно заряжается. Начальная температура элемента батареи равна 285 К. Аккумулятор нагревается во время зарядки, начальное состояние заряда батареи равняется 20%. The cellInitialTemp переменная рабочей области, заданная в ee_lithium_pack_DCFC_ini.m файл изменяется на значение, равное значению порта Amb плюс 15.

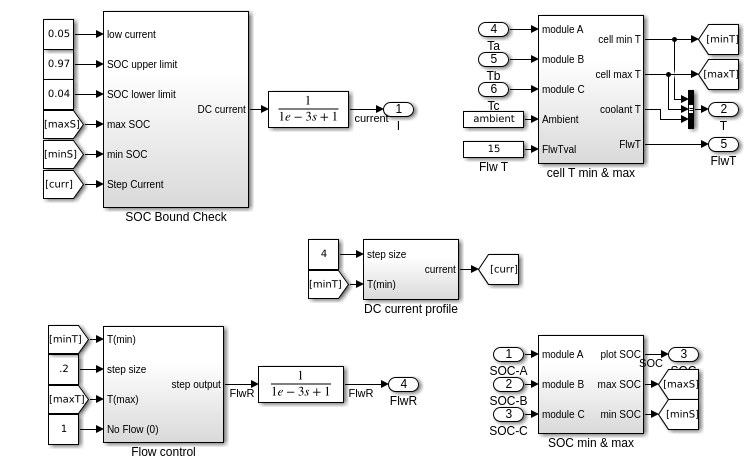

Корпус 3 - транспортное средство управляется и немедленно заряжается. Начальная температура элемента батареи составляет 285 К. Батарея не нагревается во время зарядки (без потребления вспомогательной степени), начальное состояние заряда батареи составляет 20%. The cellInitialTemp переменная рабочей области, заданная в ee_lithium_pack_DCFC_ini.m file, изменяется на значение, равное значению порта Amb плюс 15 и auxLoad устанавливается на низкое значение, равное 1e-4. Скорость потока жидкости хладагента FlwR устанавливается на нуль путем отключения потока хладагента внутри подсистемы Controls/Flow_Control, установки значения NoFlow на 0.
