Управление боковым конвертером нагрузки
Этот пример показывает, как управлять напряжением RMS в преобразователе со стороны нагрузки. Нагрузка обеспечивается трехфазным последовательным RL элементом. Подсистема управления использует основанную на ПИ структуру каскадного регулирования с двумя циклами управления, внешним циклом управления напряжением и внутренним циклом управления током. В симуляции используются ссылки на шаги. Подсистема Возможностей содержит возможности, которые позволяют вам видеть результаты симуляции.
Модель
Результаты симуляции из Simscape Logging

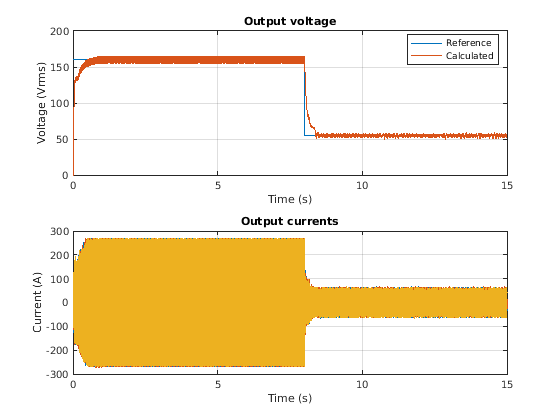

Рисунок ниже показывает выходное напряжение RMS и токи фазы переменного тока.
