Описание

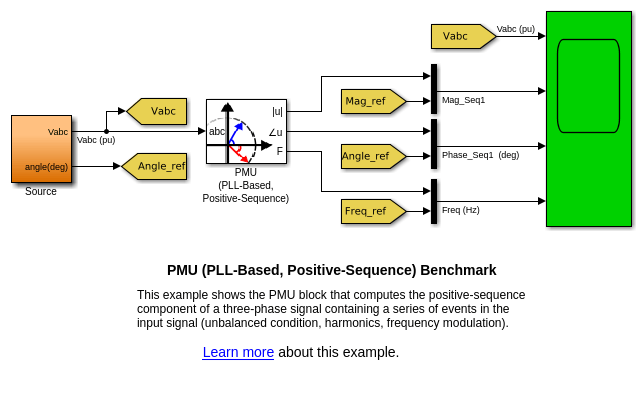

Эталонная модель PMU (PLL-Based, Positive-Sequence) вычисляет компонент положительной последовательности трехфазного сигнала, содержащего ряд событий в входном сигнале (несбалансированное условие, гармоники, частотная модуляция).

Это показывает, что блок PMU (основанный на PLL, Положительная последовательность) выводит точную величину, фазу и частоту, даже если входной сигнал изменяется во время симуляции.

Симуляция

В Model Configuration Parameters выберите «Variable-step» в качестве типа симуляции и «Auto (Автоматический выбор решателя)» в качестве решателя.

Последовательность моделируемых событий:

1. t = 0: Напряжение положительной последовательности = 1 pu, фаза 0 град

2. 0,2 с < t < 0,4 с: Напряжение положительной последовательности падает до 0 пу

3. t > 0,5 с: Синусоидальная частотная модуляция (58/62 Гц Freq = 1 Гц)

4. 1 с < т < 1,5 с: Добавление несбалансированного условия (0,4 пу отрицательной последовательности и 0,3 пу нулевой последовательности, без гармоник)

5. t = 1,75 с: Сдвиг фазы -90 град

6. t > 2 с: Добавление гармонических условий без дисбаланса (20% 3rd + 30% 4th)

Измените коэффициент скорости отчетности и частоту дискретизации. Сравните форму формы волны, показанную на возможностях.

Наконец, сравните опорные сигналы (пурпурный) и сигналы PMU (желтый) частоты, величина и фазы.
