Схема PWM, использующая таймер 555
Этот пример показывает выход с модуляцией ширины импульса (PWM), реализованный с использованием таймера 555 в стабильном режиме. Коэффициент заполнения задается потенциометром, P1. Управление потенциометром осуществляется во время выполнения с помощью ручки управления коэффициентом заполнения. Область возможностей показывает результат выхода таймера 555. Чтобы завершить симуляцию, нажмите кнопку Stop.
Модель

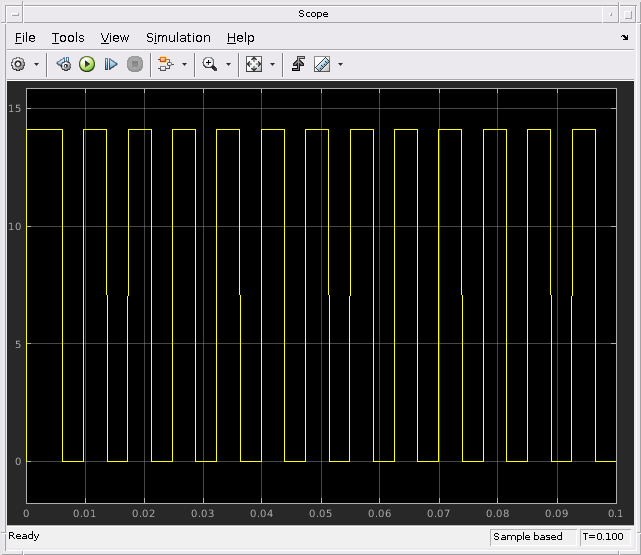

Результаты симуляции из возможностей
