Количественная оценка термических потерь IGBT

Этот пример показывает генерацию температурного профиля, основанного на потерях переключений и проводимости в биполярном транзисторе с изолированным затвором (IGBT). Есть два понижающих конвертеры. Для одного конвертера IGBT присоединяет к Фостер тепловой модели. Для другого конвертера IGBT присоединяет к Cauer тепловой модели. Параметры для тепловых моделей настроены, чтобы дать примерно эквивалентные результаты. Во времени симуляции 50 мс частота переключений изменяется с 40kHz на 20kHz, что увеличивает потери проводимости и уменьшает потери переключений. Изменение потерь приводит к соответствующему изменению температуры IGBT.

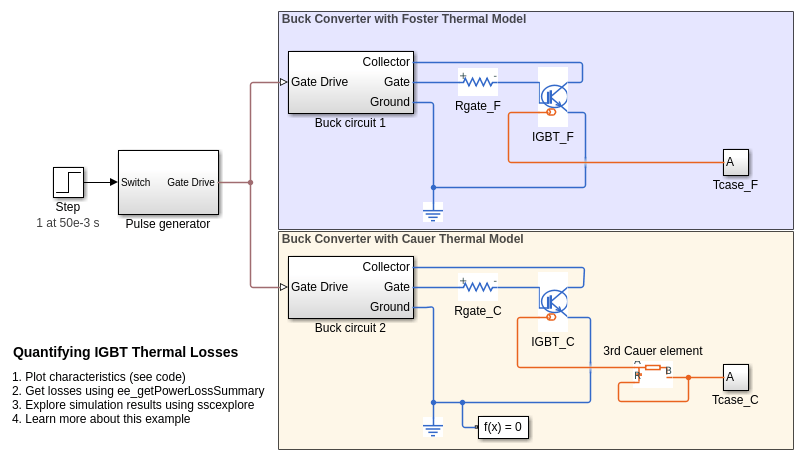

Модель

Тепловые сети Фостера и Кауэра соединены с фиксированным источником температуры, который представляет температуру теплоотвода. Чтобы получить значимые результаты, вы должны подключить тепловую сеть Фостера к фиксированному источнику температуры. Чтобы смоделировать тепловую массу теплоотвода и конвекцию в окружении, можно соединить модель Кауэра с любой другой тепловой сетью. В этом примере модель Cauer соединяется с третьей тепловой сетью первого порядка, и первые два тепловых состояния включены во внутреннюю тепловую модель блока IGBT. Модель третьего порядка требуется, чтобы соответствовать реализованной модели Фостера третьего порядка. Обычно таблицы данных обеспечивают только соединение порядка секордов и динамику случаев для модели Cauer.

Результаты симуляции из Simscape Logging

Рисунок ниже показывает температуру и потери энергии IGBT как функции времени для тепловых моделей Фостера и Кауэра. Потери степени - это наклон кривой потерь энергии.

Сгенерируйте сводные данные потерь

The ee_getPowerLossSummary Служебная функция сообщает об убытках, понесенных компонентами схемы из записанных данных симуляции. Столбец 'Power' сообщает о потерях проводимости, а столбец SwitchingLoss сообщает о потерях переключения полупроводника.

ans =

  12x3 table

                    LoggingNode                    Power     SwitchingLosses
    ___________________________________________    ______    _______________

    {'ee_igbt_losses.Buck_circuit_1.Load'     }    7453.8             0
    {'ee_igbt_losses.Buck_circuit_2.Load'     }    7453.8             0
    {'ee_igbt_losses.IGBT_C'                  }    15.702        109.72
    {'ee_igbt_losses.IGBT_F'                  }    15.701         109.8
    {'ee_igbt_losses.Buck_circuit_1.Diode'    }    12.147             0
    {'ee_igbt_losses.Buck_circuit_2.Diode'    }    12.147             0
    {'ee_igbt_losses.Buck_circuit_1.Capacitor'}         0             0
    {'ee_igbt_losses.Buck_circuit_1.Inductor' }         0             0
    {'ee_igbt_losses.Buck_circuit_2.Capacitor'}         0             0
    {'ee_igbt_losses.Buck_circuit_2.Inductor' }         0             0
    {'ee_igbt_losses.Rgate_C'                 }         0             0
    {'ee_igbt_losses.Rgate_F'                 }         0             0
