Описание

Преобразователь LLC является преобразователем DC/DC, основанным на резонансной схеме, которая позволяет использовать операцию мягкого переключения. Резонансная схема LLC уменьшает потери переключений через переключение нулевого напряжения (ZVS). В отличие от преобразователя SLR, преобразователь LLC может сохранять выходное напряжение регулируемым даже в условиях легкой нагрузки.

Конвертер состоит из коммутирующего моста (полумостовой МОП), резонансной схемы ООО, полномостового выпрямителя и выхода фильтра (СО). Резонансный контур состоит из индуктивности первичных утечек трансформатора (Llkp), его индуктивности вторичных утечек (Llks), индуктивности намагниченности (Lm) и конденсатора Cr. Резонансная частота этого контура LLC определяется:

где и - коэффициент обмотки трансформатора.

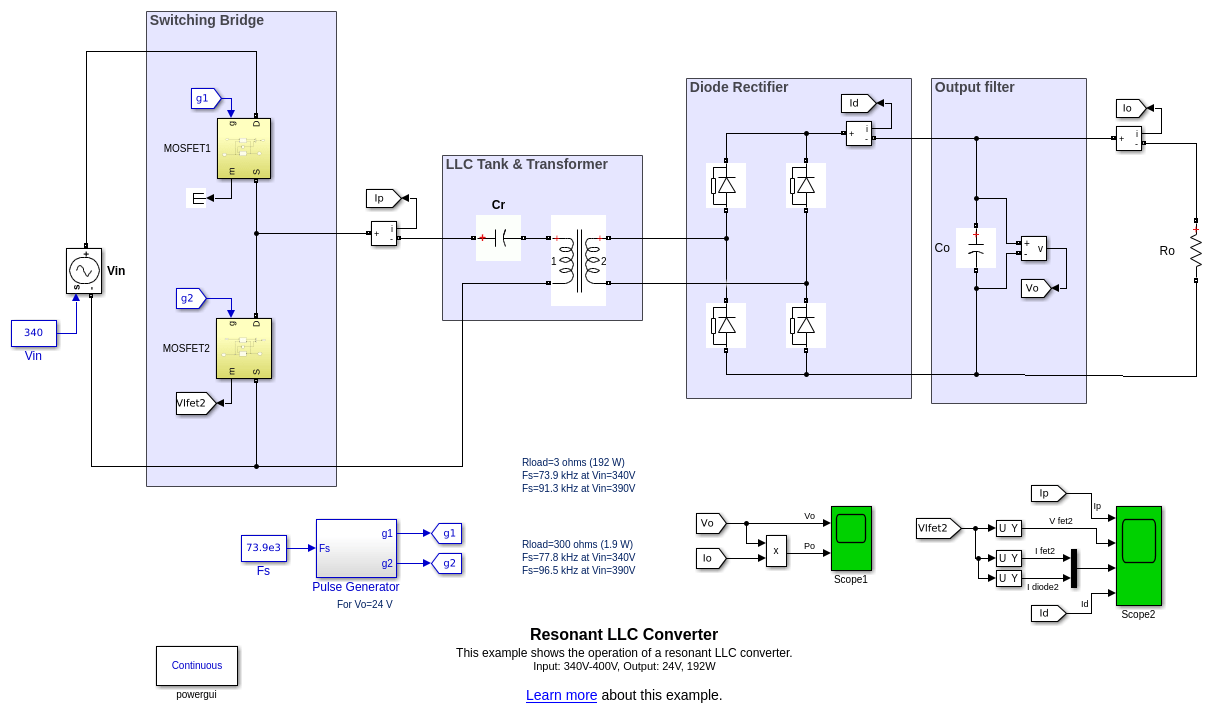

Симуляция

Для заданной нагрузки (3 или 30 Ом) и/или входа напряжения (340V или 390В) выполните несколько симуляций с использованием соответствующих значений частоты переключения (Fs) в порядок поддержания напряжения выхода на 24V (сигнал Vo на Scope1).

Кроме того, наблюдая формы волны на Scope2, вы увидите, что ток отстает от напряжения, приложенного к резонансной схеме, что позволяет включать МОП-транзисторы с нулевым напряжением.

Ссылки

Х. Чхве; 'Falf-Bridge LLC Resonant Converter Design Using FSFR-Series Fairchild Power Switch', Fairchild Semiconductors, AN-4151 С. Абдель-Рахман; «Резонансный конвертер ООО: Операция и проект», Infineon AN 2012-09
