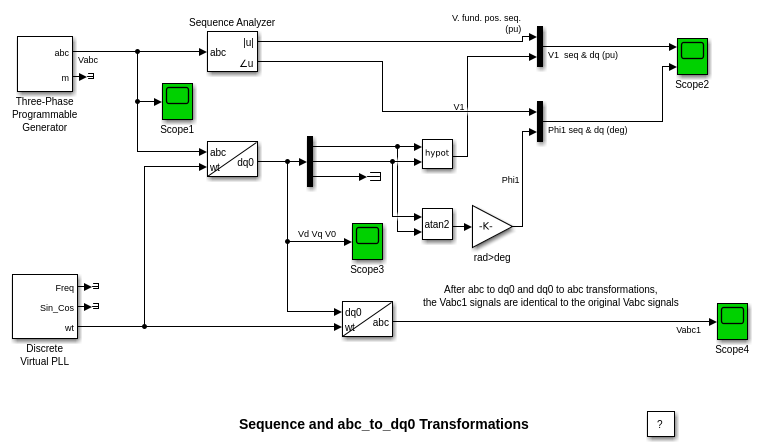

Этот пример показывает использование блоков Трехфазный программируемый Источник, abc_dq0 и Анализатор Последовательности.
Г. Сибиль (Гидро-Квебек)
Блок Discrete 3-Phase ProgrammableSource используется для генерации напряжения 1 pu, 15 степеней положительной последовательности. На t = 0,05 с напряжение положительной последовательности увеличивается до 1,5 пу. При t = 0,1 с вводится дисбаланс путем добавления компонента отрицательной последовательности 0,3 пу с фазой -30 степеней.
Величины и фаза компонента положительной последовательности оцениваются двумя различными способами: 1) Вычисление последовательности фазоров с использованием Анализа Фурье; и 2) преобразование abc к dq0.
Блоки Математическая Функция и Тригонометрическая Функция используются, чтобы вычислить величину и фазу положительной последовательности из d и q компонентов:
V1 = sqrt (Vd ^ 2 + Vq ^ 2), Phi1 = atan (Vq/Vd))
Выберите Simulation/Start и наблюдайте мгновенные сигналы Vabc на возможности, величину (V1) и фазу (Phi1) сигнала, возвращенные анализатором последовательности (Scope2) и компонентами d, q и 0, отображаемыми на Scope3.
Обратите внимание, что анализатор последовательности, использующий анализ Фурье, невосприимчив к гармонике и дисбалансу (желтые следы Scope2). Однако его реакция на шаг является одноциклическим пандусом.
Преобразование abc_dqo происходит мгновенно. Однако дисбаланс, начинающийся с 0,1 с, создает пульсацию на V1 и Phi1 выходах (пурпурные следы Scope2).
