Этот пример показывает поведение упрощенной модели маломасштабной микросети в течение 24 часов в обычный день. Модель использует решение Phasor, предоставленное Specialized Степени Systems в порядок, чтобы ускорить скорость симуляции.
Хируми Мита (MathWorks)
std::exception

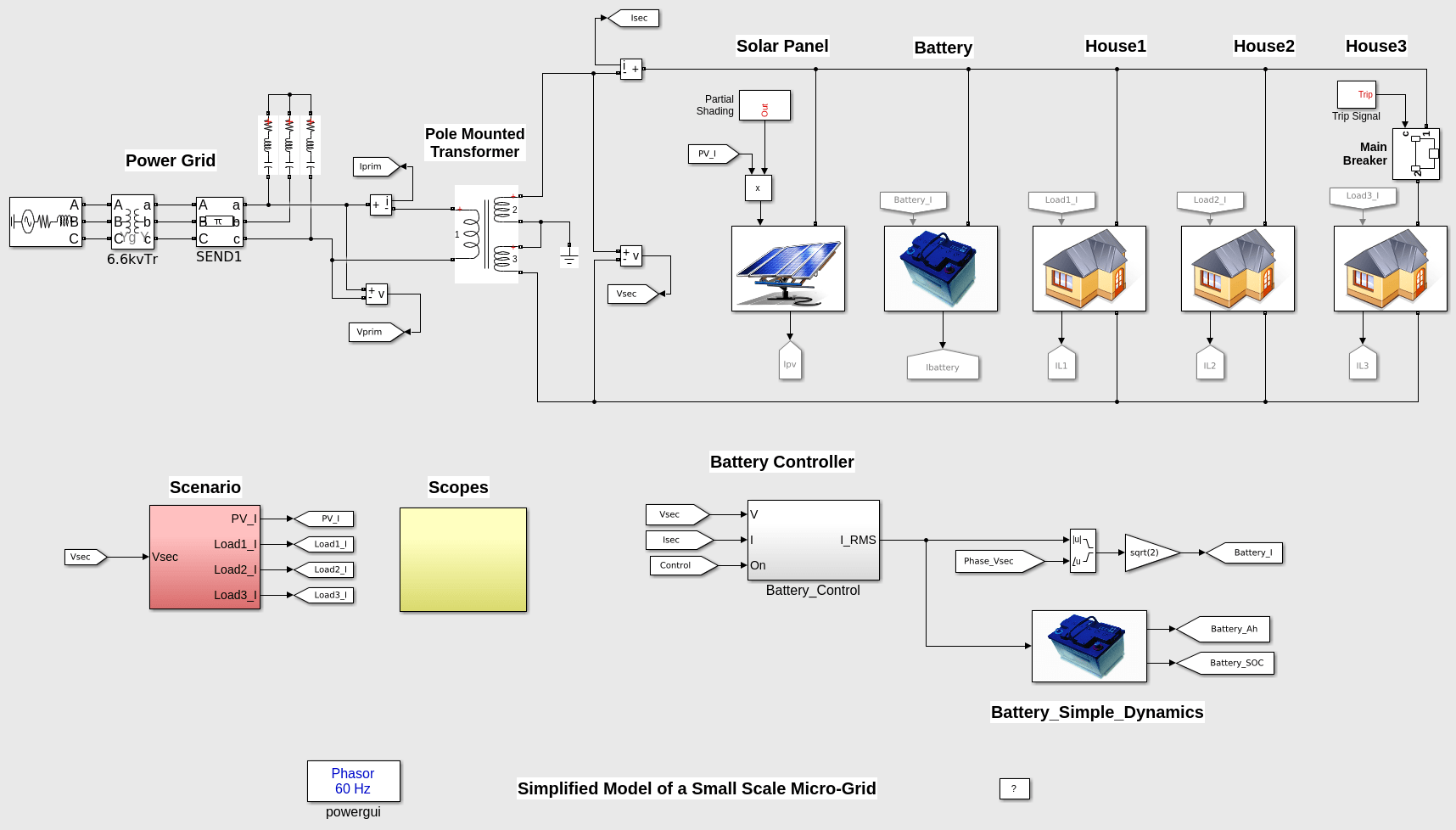

Микросеть является однофазной сетью переменного тока. Источниками энергии являются электрическая сеть, солнечная система генерации степени и аккумуляторная батарея.
Аккумуляторная батарея управляется контроллером батареи. Он поглощает избыточную степень, когда есть избыток энергии в микросети, и обеспечивает дополнительную степень, если есть дефицит степени в микросети. Три обычных дома потребляют энергию (максимум 2,5 кВт) в качестве электрических зарядов.
Микромассив соединяется с степенью через трансформатор, установленный на стойке, которая снижает напряжение 6,6 кВ до 200 В.
Солнечная степень генерации и аккумуляторная батарея являются источниками степени постоянного тока, которые преобразуются в однофазный переменный ток. Стратегия управления предполагает, что микромассивы не полностью зависят от степени, подаваемой степенью, и степень, подаваемой генерацией и хранением солнечной степени, в любое время достаточно.
С 20 ч до 4 ч солнечная генерация степени составляет 0 Вт. Пиковое количество (5 кВт) она достигает с 14 ч до 15 ч.
Как типичное изменение нагрузки в обычных домах, количество электрической степени нагрузки достигает пикового потребления в 9 ч (6 500 Вт), 19 ч и 22 ч (7 500 Вт).
С 0ч до 12ч и с 18ч до 24ч управление аккумулятором выполняет контроллер аккумулятора. Управление батареей выполняет отслеживающее управление током так, чтобы активная степень, которая течет в степень системы со вторичной стороны полюсного трансформатора, была установлена на 0. Тогда активная степень вторичной стороны установленного на полюсе трансформатора всегда около нуля.
Аккумуляторная батарея подает недостаточный ток, когда степень микросети недостаточна, и поглощает избыточный ток от микросети, когда ее степень превышает электрическую нагрузку.
С 12 ч до 18 ч управление аккумулятором не выполняется. SOC (состояние заряда) аккумуляторной батареи фиксируется на постоянной и не изменяется с момента заряда или разрядки накопителя
батарея не выполняется контроллером батареи. Когда в микросетке возникает степень дефицит, система степени обеспечивает недостаточную степень. Когда в микросети имеется избыточная степень, избыточная степень возвращается к степени системы.
На 8 ч отключается 3 электрической нагрузки обычного дома на 10 сек выключателем. Шип наблюдается в активной степени на вторичной стороне полюсного трансформатора и электрической степени аккумуляторной батареи.
