В этом примере показано, как смоделировать солнечную панель с помощью информации из таблицы данных производителя. Данные импортируются и используются для генерации кривых напряжения тока и напряжения мощности для панели солнечных батарей. Кривая мощность-напряжение полезна для разработки инвертора, потому что она помогает идентифицировать пиковую степень для заданного уровня облучения и температуры камеры панели

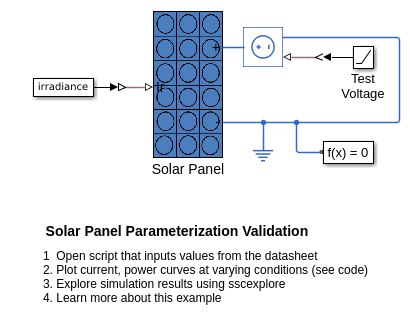

Подсистема Солнечной Панели моделирует солнечную панель, которая содержит параллельно соединенные строки последовательно соединенных солнечных камер. Строки солнечных камер моделируются одним блоком Solar Cell из библиотеки Simscape™ Electrical™. Количество параллельных строк определяется переменной рабочей области Np_cell а количество камер в каждой строке определяется переменной рабочей области Ns_cell.

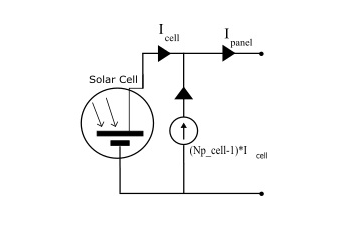

Параллельное соединение нескольких строк солнечных камер может замедлить симуляцию, потому что это увеличивает количество элементов в модели. Чтобы избежать снижения эффективности, источник управляемого тока масштабирует ток, чтобы выполнить потребность необходимого количества параллельных путей. Источник тока моделируется источником тока из библиотеки Simscape™ Foundation.
Неявные предположения таковы:
Все солнечные камеры идентичны.
Уровни температуры и облучения одинаковы для каждой камеры.

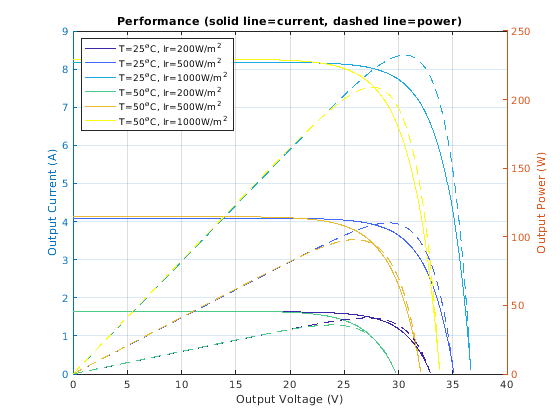

График показывает ток и степень как функцию напряжения для различного облучения и температуры камеры. Таблица показывает пиковые значения степени, извлеченные из графика. Если таблица данных включает график, подобный этому, то она может использоваться, чтобы подтвердить правильность параметризации блока Solar Cell.
Maximum power operating points
PanelIrradiance CellTemperature MaximumCurrent MaximumVoltage MaximumPower
_______________ _______________ ______________ ______________ ____________
200 25 1.5067 27.11 40.847
500 25 3.7887 29.066 110.12
1000 25 7.6059 30.557 232.41
200 50 1.4954 23.88 35.712
500 50 3.7665 25.992 97.899
1000 50 7.5762 27.576 208.92
