Описание

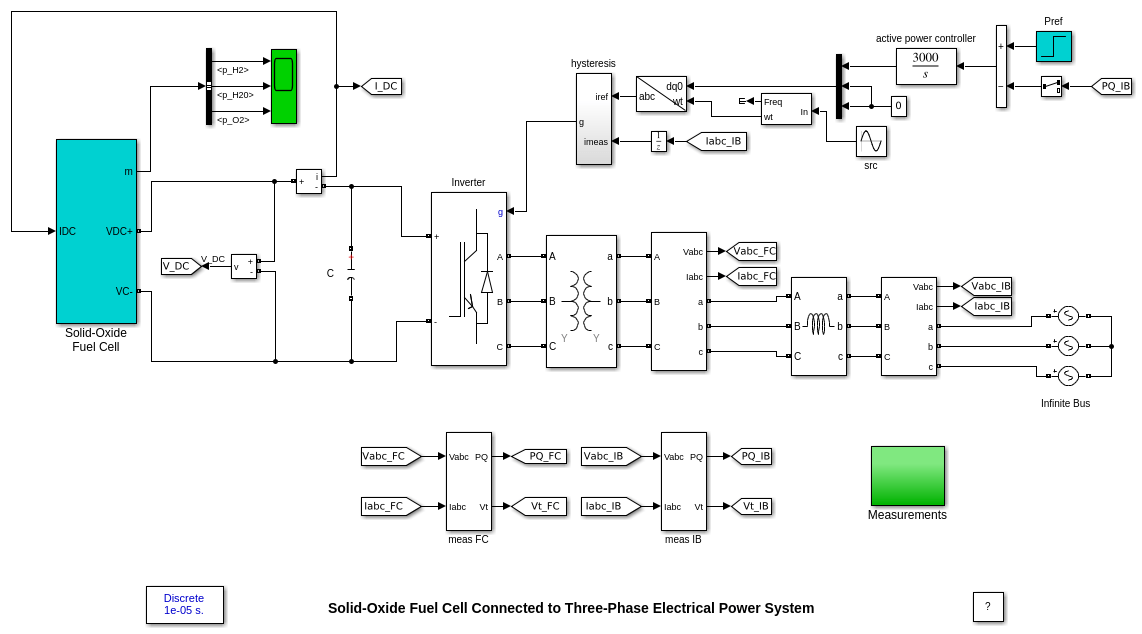

Система состоит из SOFC, который соединяется с трехфазной бесконечной шиной через инвертор IGBT. Инвертор использует переключение гистерезиса и управляет активной степенью путем манипуляции током прямой оси при удержании реактивной степени на 0VAr.

Блоки измерений оцениваются на 50kW. Поэтому активная ссылка степени 1pu = 50kW.

Симуляция

Запустите симуляцию.

При t = 0s командуется активная ссылка степени (Pref) 0,3pu. Заметьте, что ссылка получена в пределах 0.2.

При t = 0,4 с командуется Pref = 1pu. Снова ссылка захватывается в пределах 0.2.

Наблюдение H2, H20 и O2 давления показывает, что топливная камера не достигает нового равновесия для симуляции длительности 1 секунду. Для наблюдения за динамикой химической реакции требуются длительные периоды симуляции.

Примечания

Эта модель принимает следующее:

Модель взята из:

Ю. Чжу и К. Томсович, "Разработка моделей для анализа следующих за нагрузкой эффективности микротурбин и топливных камер, Electric Степени Systems Research, 62, 2002, 1-11.
