Описание

Когда запускается синхронный двигатель, напряжение постоянного тока возбуждения не прикладывается к обмотке возбуждения. Двигатель запускается в режиме асинхронной машины с токами, вызываемыми в демпферной и обмотках возбуждения. Резистор соединен между обмоткой возбуждения в порядок для создания приемлемого тока возбуждения и ограничения напряжения, вызываемого на обмотке возбуждения. Затем, когда скорость достигает заданного значения вблизи синхронной скорости, обмотка возбуждения соединяется с источником постоянного напряжения, и двигатель синхронизируется на частоте системы.

В модели синхронной машины клеммы обмотки возбуждения недоступны. Вместо этого на вход Vf машины должен быть подан сигнал Simulink ®, представляющий напряжение возбуждения. Поэтому, если вход Vf оставлен несвязанным, на ротор прикладывается напряжение нулевого поля. Другими словами, обмотка возбуждения является короткозамкнутой. В этом примере ток возбуждения (idf) и блок усиления (R_start) используются для реализации сопротивления, соединенного через обмотку возбуждения.

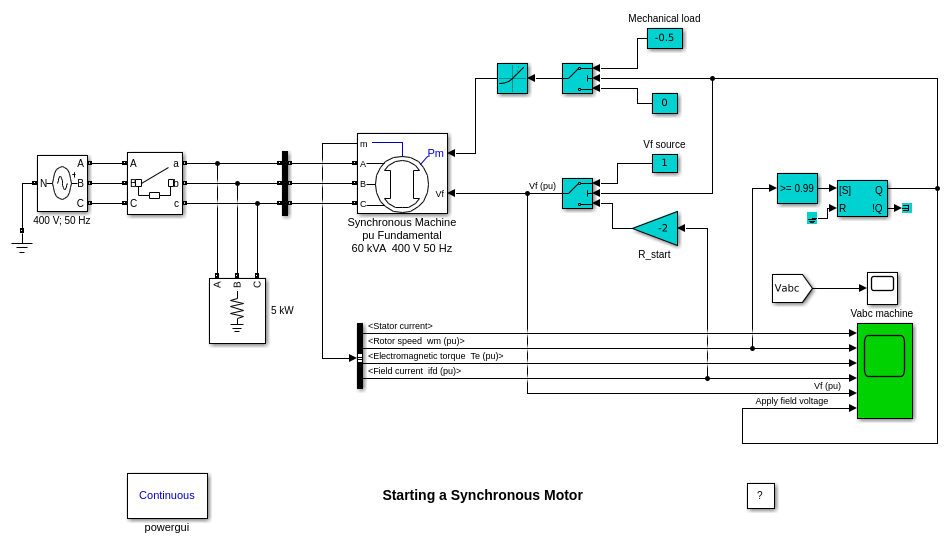

Эта модель иллюстрирует процедуру запуска 60-kVA 400-V 50Hz синхронного двигателя. Двигатель запускается без нагрузки, закрывая выключатель при t = 0.1. Резистор 2 pu первоначально соединяется между обмоткой возбуждения. Когда скорость ротора достигает 0,99 pu, резистор «R_start» отключается от полевых клемм и он заменяется «источником Vf» (1 pu). При этом механическая степень растёт с нуля до 50% от номинальной механической степени (Pm = -0,5 pu) за одну секунду. Двигатель блокируется на шаге с синхронной скоростью (1 pu) приблизительно t = 1,3 с.
