Описание

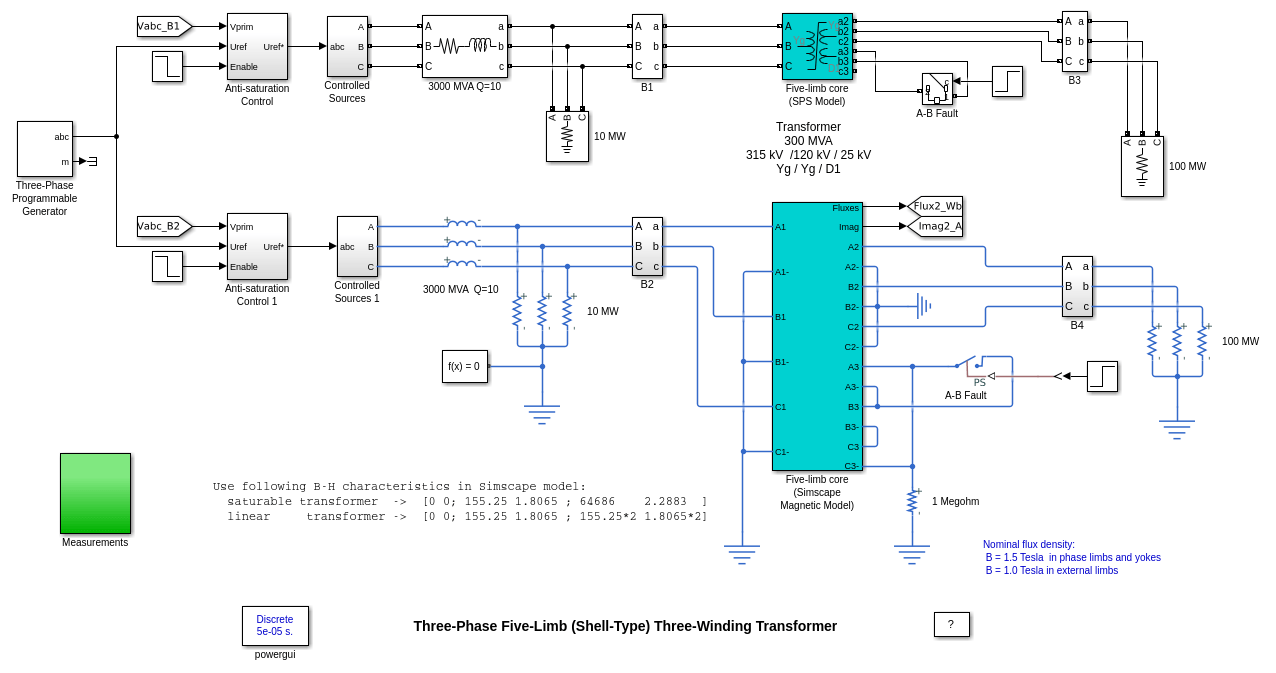

Верхняя схема использует блоки SimPowerSytems, чтобы реализовать трансформатор 300 MVA, 315 kV/120 kV/25 кВ, Yg/Yg/D, соединенный с сеткой 315 кВ. Во время несбалансированных условий напряжения, вопреки трансформатору с тремя конечностями, поток с нулевой последовательностью трансформатора с пятью конечностями остается внутри стального сердечника и возвращается через две внешние конечности. Естественная индуктивность нулевой последовательности (без Дельты) очень высока (L0 > 100 pu). Поэтому, за исключением малых дисбалансов тока из-за асимметрии ядра, поведение пятиполюсного оболочечного трансформатора очень похоже на поведение трехфазного трансформатора, созданного с тремя однофазными модулями.

Нижняя схема реализует ту же схему, используя библиотеки электрического и магнитного фундамента Simscape. Посмотрите под маской блока трансформатора Simscape, чтобы увидеть, как реализована магнитная схема. Синие блоки представляют стальные реактивы 5 конечностей и 8 ярмов с заданной нелинейной характеристикой B-H. Желтые блоки представляют реактивы воздушных путей, моделируя индуктивность утечек обмотки.

Блок Трехфазный Программируемый Генератор используется для моделирования перенапряжения на фазе A (от 0,2 с до 0,3 с) на 1,7 пу, что приводит к насыщению фазы A. Затем, отказ фазы (A-B) прикладывается через обмотку Дельты в t = 0,35 с. Трансформаторы в обеих моделях начинают с нуля начальных потоков. В порядок уменьшения времени, необходимого для достижения устойчивого состояния, блоки Антинасыщения Control используются, чтобы быстро принудить потоки среднего значения в трех фазах к нулю.

Заметьте, что напряжения, токи и потоки, производимые двумя моделями, очень похожи.
