Описание

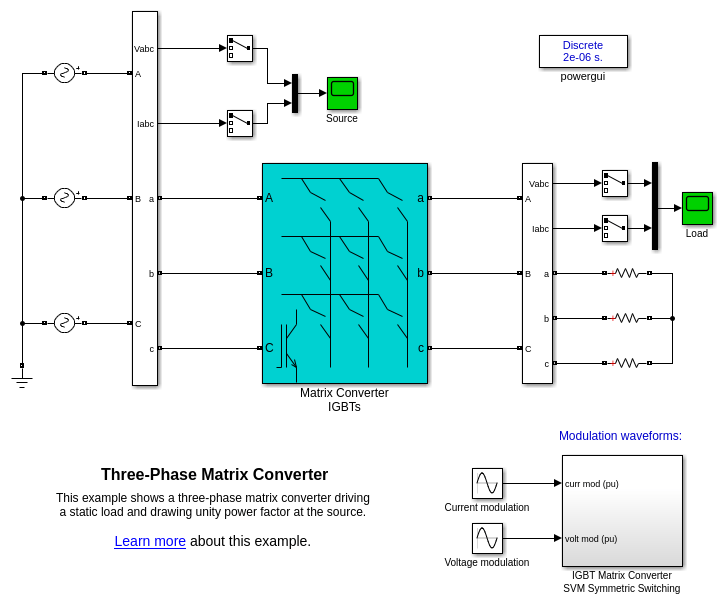

Система состоит из трехфазного матричного преобразователя (MC), созданного из 9 обратных переключателей IGBT. MC поставляется идеальным 60Hz трехфазным источником и управляет статической резистивной нагрузкой в 60Hz. Алгоритм переключения основан на косвенной пространственно-векторной модуляции, описанной в [1], которая рассматривает MC как выпрямитель и инвертор, соединенный через ссылку постоянного тока без накопления энергии. Косвенная пространственно-векторная модуляция позволяет напрямую управлять входом током и выходом напряжением и, следовательно, позволяет контролировать коэффициент степени источника. Алгоритм переключения использует симметричную последовательность переключений, описанную в [2].

В модель не включены фильтры, чтобы можно было четко увидеть конструкцию осциллограмм.

Симуляция

Запустите симуляцию. Наблюдайте из Scope 'Source', что MC рисует коэффициент степени единицы.

Ссылки

[1] Huber, L. and Borojevic, D., 'Space Vector Moduled Three-Phase to Three-Fase Matrix Converter with Input Power Factor Correction', IEEE ® Transactions on Industrial Applications, ves, Vol.

[2] Prasad, V.H., 'Analysis and Comparison of Space Vector Modulation Schemes For Three-Leg and Four-Lear Voltage Source Inverters', Masters Thesis, Electrical Engineering, via Tech, 15, 1997.
