Трехфазный выпрямитель

Этот пример показывает, как использовать диодный блок для симуляции трехфазного выпрямителя.

Г. Сибиль (Гидро-Квебек)

Описание

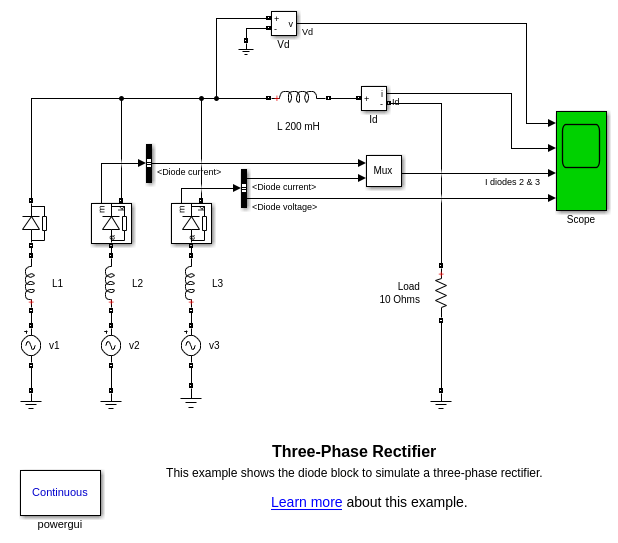

Нагрузка 10 Ом подается в постоянном токе через трехфазный выпрямитель от индуктивного источника (5 мГ; 120 В об/мин). Выпрямленный ток фильтруется 200mH индуктивностью.

Диоды соединяются параллельно с RC snubbers (1000 Ом-0,1 uF) выход измерения Diode2 и Diode3 используется для наблюдения напряжения и тока диода.

Симуляция

1. Симуляция с методом непрерывного интегрирования

Проверьте параметры симуляции в меню Simulation - > Параметры Конфигурации. Выбран решатель Variable-step auto (Автоматический выбор решателя). Обратите внимание, что параметр Simulation type блока Powergui недоступен, и он установлен на Continuous. Запустите симуляцию и наблюдайте форму волны на блоке с четырьмя трассировками возможности. Обратите внимание, что Simulink ® выбрал решатель Ode23tb, чтобы симулировать модель.

После переходного периода ток D нагрузки стабилизируется при 12,7 А. Обратите внимание, что большая часть третьей гармоники, которая видна в выпрямленном напряжении Vd (среднее значение 127 В), отфильтровывается реактором сглаживания.

Также наблюдайте период коммутации из-за индуктивности источника. 3,3 степени перекрытия четко видны на трассировке 3 возможности токов в диодах 2 и 3.

Изменение масштаба Diode3 напряжения (трассировка 4) в течение периода проводимости. Величина напряжения является суммой заданного прямого напряжения (0,8 В) и напряжения, развиваемого на диодном сопротивлении (0,01 Ом).

2. Симуляция с дискретизированной системой

Откройте параметры конфигурации модели и выберите решатель Fixed-step auto (Автоматический выбор решателя). Перезапустите симуляцию. Обратите внимание, что параметр Simulation type Powergui автоматически меняется на Discrete со шаг расчета 50e-6 usec. Обратите внимание, что Simulink выбрал решатель FixedStepDiscrete, чтобы симулировать модель.

Сравните формы волны с теми, что получены с помощью алгоритма непрерывного интегрирования.
