Управление выпрямителем в Вене
Этот пример показывает, как управлять венским выпрямителем. Венская выпрямительная подсистема состоит из трехфазных ножек. Каждая ножка имеет по одной степени и шесть диодов степени. Подсистема управления реализует стратегию управления с обратной связью для выпрямителя Вены с использованием пространственно-векторной модуляции. Общее время симуляции 0,1 с. В момент 0.1 с работает Венский выпрямитель. В моменты времени 0,4 с и 0,6 с нагрузка возрастает на стороне постоянного тока.

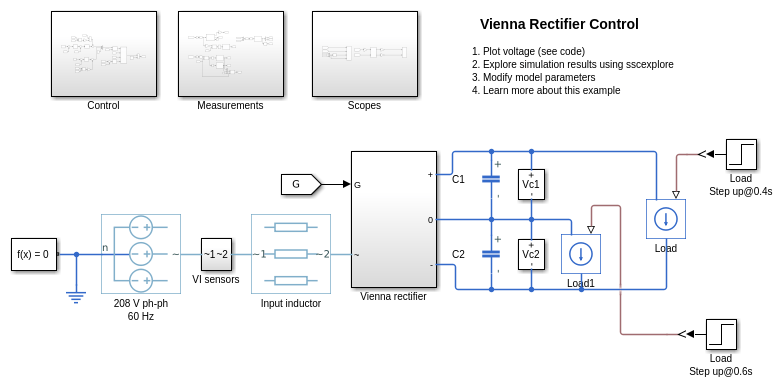

Модель
Результаты симуляции из Simscape Logging

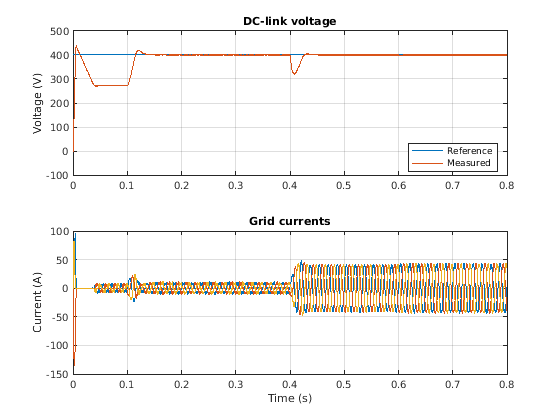

Рисунок ниже показывает измеренное напряжение постоянного звена для теста и токи решетки.
