Описание

Конвертер Уоткинса-Джонсона (WJ) использует индуктор, дающий дополнительную степень свободы по сравнению с классическим понижающим конвертером. Теоретическая передаточная функция WJ-конвертера:

где - коэффициент Заполнения и - коэффициент поворота индуктивности,

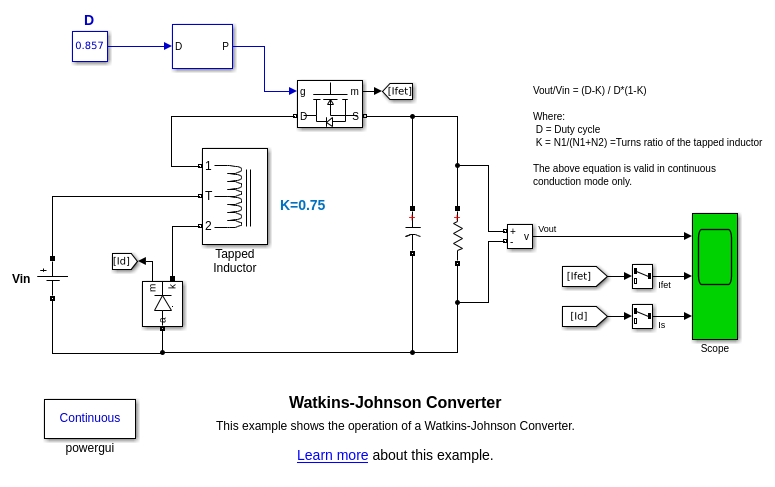

Обратите внимание, что вышеуказанное уравнение действительно только в режиме непрерывной проводимости. Для заданного коэффициента преобразования, WJ конвертер имеет преимущество использования большего коэффициента заполнения, чем традиционный классический понижающий конвертер. В нашем примере прорезанная индуктивность создается с помощью взаимной индуктивности SPS. Дважды кликнув по блоку Tapped Inductor, можно задать значение в генри и отношение поворотов резьбового индуктора.

Симуляция

Запустите симуляцию и наблюдайте форму волны на возможности. Среднее значение напряжения нагрузки (Vout) должно быть очень близко к теоретическому значению:

Vout = 24 * (0.857-0.75) /(0.855*(1-0.75) ) = 12.01 V
