Сгенерируйте структурированный текстовый код для подсистемы Simulink ®
В этом примере показано, как выбрать целевую IDE для модели Simulink ®, сгенерировать код и просмотреть сгенерированные файлы.

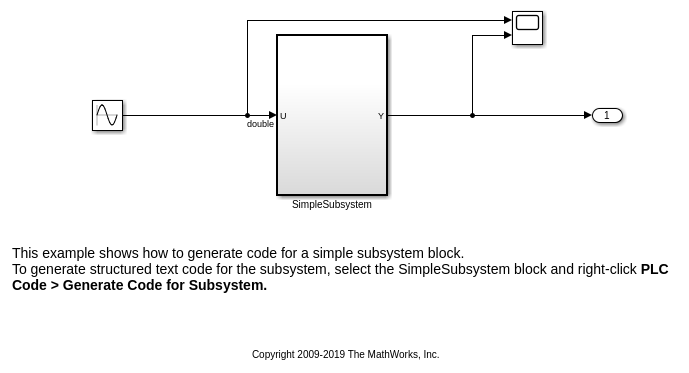

1. Откройте plcdemo_simple_subsystem модели и сохраните копию в месте с возможностью записи.

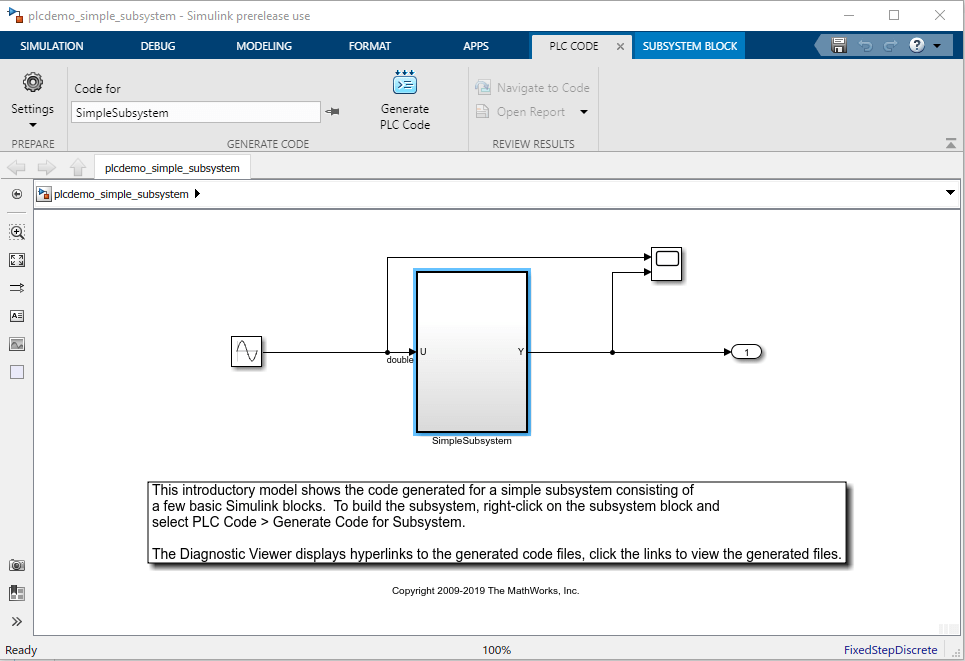

2. Откройте приложение Simulink PLC Coder.

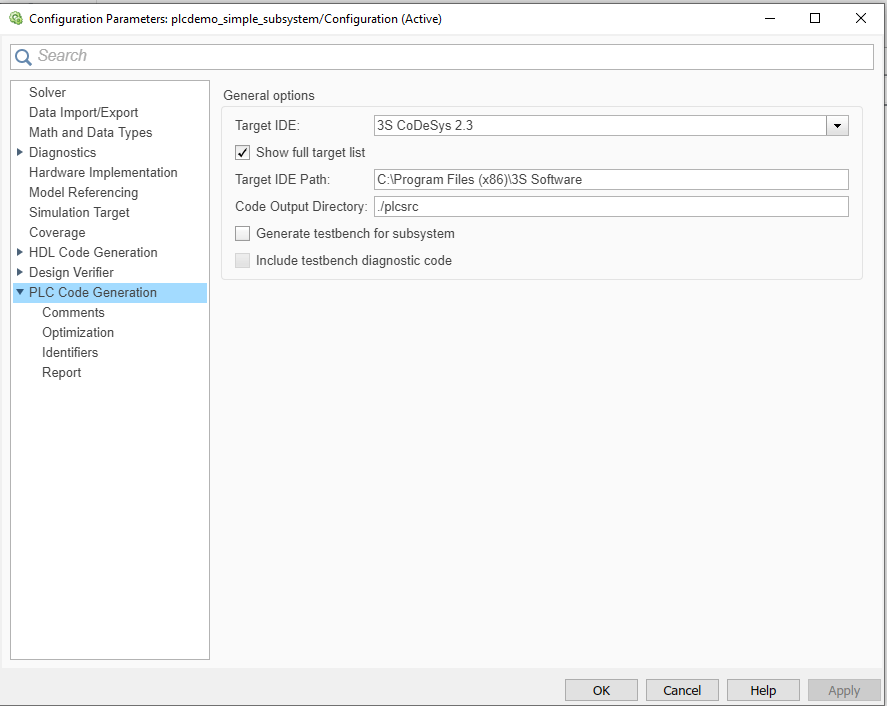

3. Откройте диалоговое окно Генерация кода ПЛК. В целевой среде IDE выберите 3S CoDeSys 2.3.
Нажмите OK
4. Выберите SimpleSubsystem Блок и нажатие кнопки генерации кода ПЛК. Кроме того, в командной строке введите:
generatedfiles = plcgeneratecode('plcdemo_simple_subsystem/SimpleSubsystem');
5. Просмотрите отчет генерации кода.
Отчет включает ссылки на сгенерированный файл кода plcdemo_simple_subsystem.exp и соответствующие отчеты о трассируемости и метриках кода.
6. Этот рисунок содержит код генератора plcdemo_simple_subsystem.exp.
