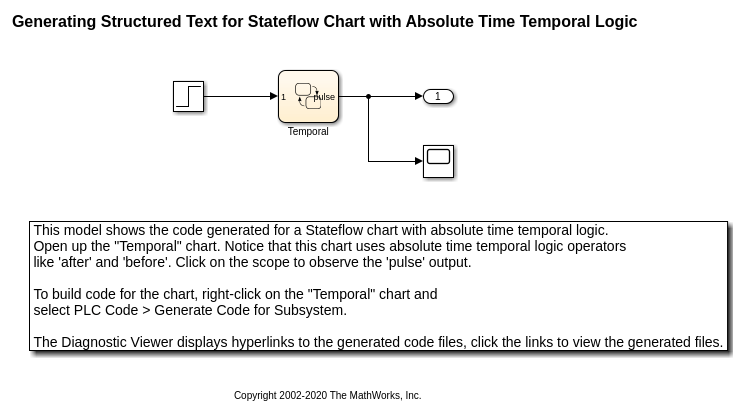

Эта модель показывает код, сгенерированный для диаграммы Stateflow, которая использует абсолютную временную логику. Симулируйте модель. Нажмите на возможности, чтобы наблюдать «импульсный» выход.

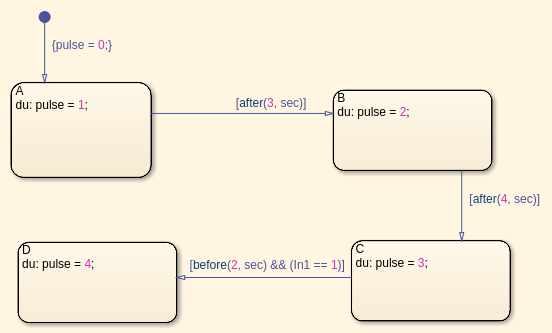

Откройте диаграмму «Temporal» Stateflow. Заметьте, что этот график использует абсолютные временные логические операторы, такие как 'after' и 'before'. Эти операторы сопоставлены с операциями структурированного текстового таймера в сгенерированном коде.

Можно сгенерировать код структурированного текста ПЛК для этой диаграммы, щелкнув правой кнопкой мыши на графике и выбрав Код ПЛК - > Сгенерировать код для Подсистемы

Также можно использовать следующую команду generatecodeFiles = plcgeneratecode ('plcdemo _ sf _ abs _ time/Temporal');

После генерации кода окно Diagnostic Средства просмотра отображается с гиперссылками на файлы сгенерированного кода. Вы можете открыть сгенерированные файлы, нажав на ссылки.
