billingsleyicm

Внутренняя модель движения загромождения (ICM) Биллингсли

Свернуть все на странице

Синтаксис

P = billingsleyicm(fd,fc,wspeed)
P = billingsleyicm(fd,fc,wspeed,c)

Описание

P = billingsleyicm(fd,fc,wspeed) вычисляет загроможденную форму допплеровского спектра, P, из-за внутреннего движения загромождения (ICM) на доплеровских частотах, указанных в fd. ICM возникает, когда ветер дует на растительность или другие загроможденные источники. Эта функция использует модель Биллингсли в вычислении. fc - рабочая частота системы. wspeed - скорость ветра.

P = billingsleyicm(fd,fc,wspeed,c) задает скорость распространения c в метрах в секунду.

Входные параметры

fd

Доплеровские частоты в герцах. Это значение может быть скаляром или вектором.

fc

Рабочая частота системы в герц.

wspeed

Скорость ветра в метрах в секунду.

c

Скорость распространения в метрах в секунду.

По умолчанию: Скорость света

Выходные аргументы

P

Форма спектра Доплера загромождения от внутреннего движения загромождения. Размер вектора P является тем же самым, что и у fd.

Примеры

свернуть все

Открыть Live Script

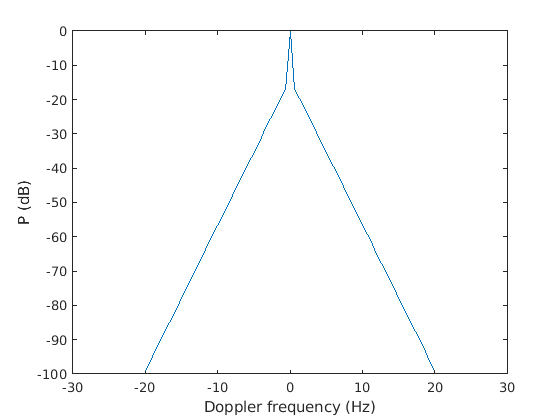

Вычислите и постройте график формы допплеровского спектра, предсказанный моделью Billingsley ICM. Предположим, что PRF составляет 2 кГц, рабочая частота - 1 ГГц, а скорость ветра - 5 м/с.

v = -3:0.1:3;
fc = 1e9;
wspeed = 5;
c = physconst('LightSpeed');
fd = 2*v/(c/fc);
p = billingsleyicm(fd,fc,wspeed);
plot(fd,pow2db(p))
xlabel('Doppler frequency (Hz)')
ylabel('P (dB)')

Figure contains an axes. The axes contains an object of type line.

Ссылки

[1] Billingsley, J. Low Angle Radar Clutter. Norwich, NY: William Andrew Publishing, 2002.

[2] Long, Maurice W. Radar Reflectivity of Land and Sea, 3rd Ed. Boston: Artech House, 2001.

Расширенные возможности

.
Введенный в R2021a
