От Excel до PDF

Открыть Live Script

В этом примере показано, как создать отчет PDF из электронной таблицы Microsoft ® Excel ® с помощью Report Generator™ MATLAB ®. В этом примере в электронной таблице Excel обобщается годовой импорт продовольствия по категориям продовольствия. Источником электронной таблицы является Служба экономических исследований Министерства сельского хозяйства США. Электронная таблица доступна в U.S. Food Imports. В примере используется локальная копия электронной таблицы.

Импорт данных Excel

Импортируйте данные из электронной таблицы, Alltables.xlsx, в массивы ячеек MATLAB ®.

xlsfile = "Alltables.xlsx";
years = readcell(xlsfile, "Sheet","FOOD$","Range","D2:V2");
data = readcell(xlsfile, "Sheet","FOOD$","Range","D7:V21");
types = readcell(xlsfile, "Sheet","FOOD$","Range","A7:A21");
units = readtable(xlsfile, "Sheet","FOOD$","Range","K3:K3","ReadVariableNames",false);

Создание отчета

Импортируйте пакеты DOM и Report API так, чтобы не использовать длинные, полные имена классов.

import mlreportgen.report.*
import mlreportgen.dom.*

Создайте контейнер для хранения содержимого отчета в PDF.

rpt = Report("Food Imports Report","pdf");

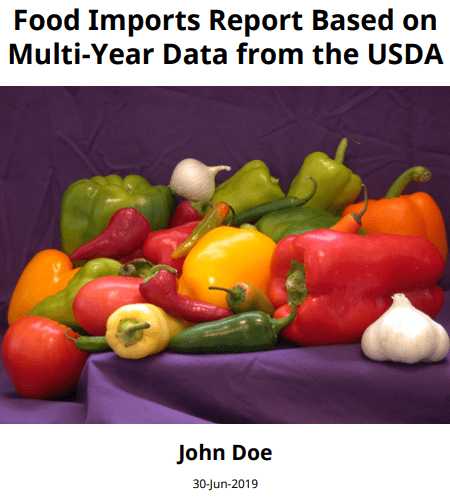

Создание страницы Заголовка

Создайте и добавьте к отчету заголовка страницу.

tp = TitlePage();
tp.Title = "Food Imports Report Based on Multi-Year Data from the USDA";
tp.Image = "peppers.png";
tp.Author = "John Doe";
tp.PubDate = date;
add(rpt,tp);

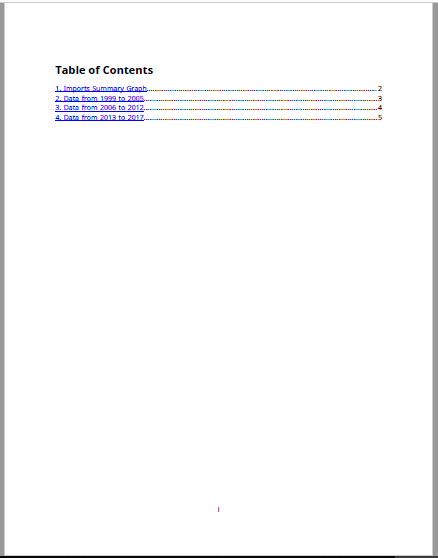

Создайте таблицу

Создайте и добавьте таблицы содержимого при помощи mlreportgen.report.TableofContents репортер. Этот репортер автоматически создает таблицу содержимого на основе заголовков глав и разделов отчета.

toc = TableOfContents();
add(rpt,toc);

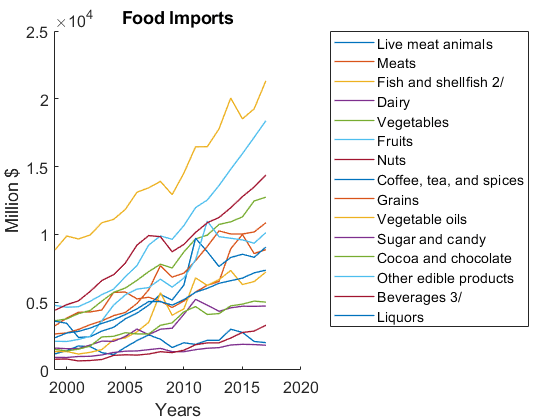

Постройте график данных в MATLAB

Создание и форматирование линейного графика годового импорта по категориям продовольствия.

fig = figure("Color","w");
ax = axes(fig,"FontSize",12);
t = str2double(years);
for i = 1:size(data,1)
    hold on;
    plot(ax,t,[data{i,:}],"LineWidth",1);
end
xlabel("Years");
ylabel(units.Var1{:});
legend(types,"Location","northeastoutside");
title("Food Imports");

Добавьте график к отчету

Создайте главу и добавьте к ней линейный график.

ch = Chapter("Imports Summary Graph");
fig = Figure(fig);
add(ch,fig);
add(rpt,ch);

Преобразуйте данные в подходящую форму для создания таблицы DOM

Отформатируйте данные и создайте один строковые массивы, tableData, который можно использовать для создания mlreportgen.dom.Table объект.

tableData = cellfun(@(x)sprintf("%.0f",x),data);
tableData = [types tableData];
tableHeader = ["" string(years)];
tableData = [tableHeader; tableData]

tableData = 16×20 string
    ""                           "1999"    "2000"    "2001"    "2002"    "2003"     "2004"     "2005"     "2006"     "2007"     "2008"     "2009"     "2010"     "2011"     "2012"     "2013"     "2014"     "2015"     "2016"     "2017"
    "Live meat animals"          "1190"    "1419"    "1771"    "1724"    "1277"     "1134"     "1672"     "2172"     "2588"     "2266"     "1656"     "2007"     "1886"     "2192"     "2190"     "3009"     "2773"     "2103"     "2020"
    "Meats"                      "3261"    "3828"    "4256"    "4283"    "4427"     "5719"     "5752"     "5244"     "5367"     "5060"     "4612"     "5088"     "5755"     "6245"     "6530"     "8940"     "9992"     "8589"     "8878"
    "Fish and shellfish 2/"      "8860"    "9880"    "9663"    "9963"    "10860"    "11106"    "11840"    "13112"    "13435"    "13912"    "12934"    "14517"    "16459"    "16468"    "17784"    "20054"    "18521"    "19261"    "21324"
    "Dairy"                      "930"     "922"     "996"     "1009"    "1110"     "1292"     "1388"     "1406"     "1501"     "1596"     "1353"     "1347"     "1502"     "1604"     "1649"     "1844"     "1893"     "1876"     "1827"
    "Vegetables"                 "3632"    "3771"    "4157"    "4391"    "5082"     "5730"     "6043"     "6619"     "7256"     "7801"     "7525"     "8706"     "9667"     "9946"     "10734"    "10930"    "11290"    "12469"    "12743"
    "Fruits"                     "4764"    "4629"    "4665"    "5068"    "5558"     "5962"     "6874"     "7707"     "9217"     "9888"     "9640"     "10649"    "11974"    "12538"    "13602"    "14808"    "15955"    "17157"    "18383"
    "Nuts"                       "794"     "809"     "670"     "701"     "776"      "1078"     "1122"     "1099"     "1181"     "1351"     "1278"     "1462"     "1863"     "2000"     "2000"     "2361"     "2767"     "2871"     "3301"
    "Coffee, tea, and spices"    "3604"    "3442"    "2401"    "2455"    "2872"     "3144"     "3771"     "4195"     "4791"     "5581"     "5160"     "6265"     "9716"     "8726"     "7633"     "8299"     "8536"     "8311"     "9069"
    "Grains"                     "2659"    "2735"    "2990"    "3343"    "3618"     "4010"     "4241"     "4910"     "5915"     "7690"     "6846"     "7138"     "8063"     "9111"     "10257"    "10031"    "10030"    "10179"    "10861"
    "Vegetable oils"             "1357"    "1362"    "1177"    "1302"    "1507"     "2241"     "2363"     "2818"     "3517"     "5695"     "4039"     "4509"     "6794"     "6236"     "6665"     "7337"     "6304"     "6522"     "7225"
    "Sugar and candy"            "1618"    "1572"    "1581"    "1843"    "2131"     "2111"     "2474"     "3021"     "2606"     "3011"     "3081"     "4107"     "5207"     "4784"     "4327"     "4582"     "4705"     "4693"     "4720"
    "Cocoa and chocolate"        "1522"    "1404"    "1536"    "1761"    "2439"     "2484"     "2751"     "2659"     "2662"     "3299"     "3476"     "4295"     "4681"     "4096"     "4159"     "4728"     "4860"     "5081"     "5007"
    "Other edible products"      "2121"    "2102"    "2252"    "2482"    "3637"     "4784"     "5536"     "5963"     "6080"     "6701"     "6111"     "6782"     "8133"     "10978"    "9831"     "9716"     "9592"     "9351"     "10134"
    "Beverages 3/"               "4412"    "4816"    "5101"    "5795"    "6598"     "7024"     "7887"     "9212"     "9913"     "9833"     "8721"     "9263"     "10143"    "10858"    "11248"    "11964"    "12786"    "13493"    "14383"
    "Liquors"                    "2382"    "2726"    "2847"    "3091"    "3438"     "3709"     "4090"     "4512"     "5048"     "5040"     "4787"     "5189"     "5734"     "6023"     "6392"     "6587"     "6774"     "7165"     "7363"

Составьте таблицу импорта продовольствия в отчете

Создайте mlreportgen.dom.Table объект из данных импорта продовольствия в tableData переменная. Задайте форматы таблиц.

table = Table(tableData);
table.Style = { ...
    Border("solid"), ...
    RowSep("solid"), ...
    ColSep("solid"), ...
    OuterMargin("5pt","5pt","5pt","5pt")};
table.TableEntriesStyle = {InnerMargin("2pt")};

headerStyle = { ...
    BackgroundColor("LightBlue"), ...
    Bold };

table.row(1).Style = headerStyle;

grps = TableColSpecGroup;
grps.Span = 1;
grps.Style = headerStyle;
table.ColSpecGroups = grps;

Подбор таблицы к странице отчета путем вертикального разрезания

Чтобы подогнать широкую таблицу на странице отчета, разделите таблицу по вертикали на набор более узких таблиц (срезов) с помощью mlreportgen.utils.TableSlicer объект.

slicer = mlreportgen.utils.TableSlicer(...
    "Table",table, ...
    "MaxCols",8, ...
    "RepeatCols",1);
slices = slicer.slice();

Добавление глав для срезов таблицы

Создайте главу для каждого среза таблицы и добавьте главы к отчету.

for slice = slices
    ch = Chapter();
    ch.Title = strjoin(["Data from" years(slice.StartCol-1)...
        "to" years(slice.EndCol-1)]);
    add(ch,slice.Table);
    add(rpt,ch);
end

Закройте и просмотрите отчет

close(rpt);
rptview(rpt)
