Z (Impedance)
Моделируйте комплексное импеданс
- Библиотека:
RF Blockset/Огибающая цепи/Элементы
Описание
Блок Impedance реализует отношение, v k (t) = Z (f k) * i k (t), для каждой частоты симуляции, f k, где:
Z (f k) представляет комплексное сопротивление с заданной частотой симуляции.
v k (t) представляет напряжение на клеммах элемента в момент t.
i k (t) представляет ток через элемент в момент t.
Сигналы тока и напряжения огибающей схемы состоят из синфазных, Ik и квадратурных, Qk, компонентов на каждой частоте, fk.

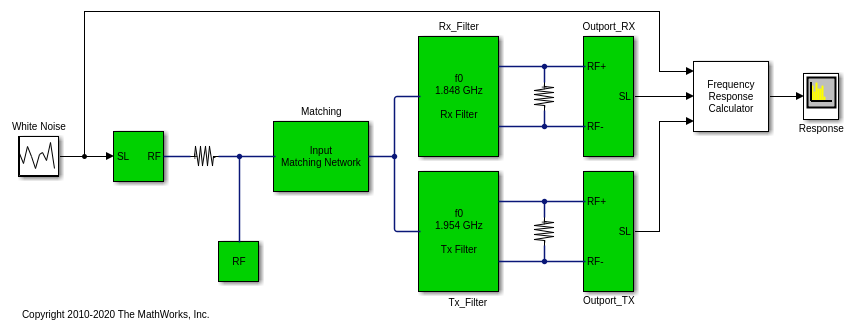

Частотно-зависимый импеданс обычно не может быть реализован как физическая сеть, такая как цепь RLC. Можно, однако, использовать Impedance блок для моделирования нефизического поведения, такого как частотно-независимая отрицательная емкость или отрицательная индуктивность. Можно также использовать этот блок, чтобы задать резонансные смещения частоты в фильтрующих сетях.
