Каскадные радиочастотные системы
Эта модель показывает, как использовать блоки из библиотеки RF Blockset™ Equivalent Baseband для создания каскадных систем RF.
Пример модели
Fig. 1 Пример модели каскадных систем РФ:
Результаты симуляции
В первых трех системах усилитель с S-параметрами, взятыми из файла данных default.s2p, каскадируется с различными типами линий электропередачи. Четвертая система представляет сам усилитель.
Следующий рисунок показывает эквивалентную частотную характеристику полосы частот четырех систем РФ в диапазоне от 1,85 ГГц (-250 МГц) до 2,35 ГГц (250 МГц).

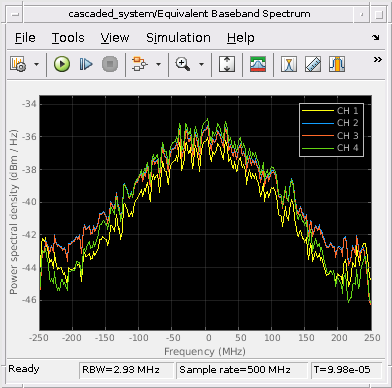

Fig. 2 Частотная характеристика:
Чтобы увидеть частотную характеристику с центром на другой радиочастоте, измените параметр Center frequency в блоке Input Port.
