Измерьте IIP3 тестируемого устройства
Используйте IIP3 блок Testbench, чтобы измерить входную точку пересечения третьего порядка (IIP3) тестируемого устройства (DUT).

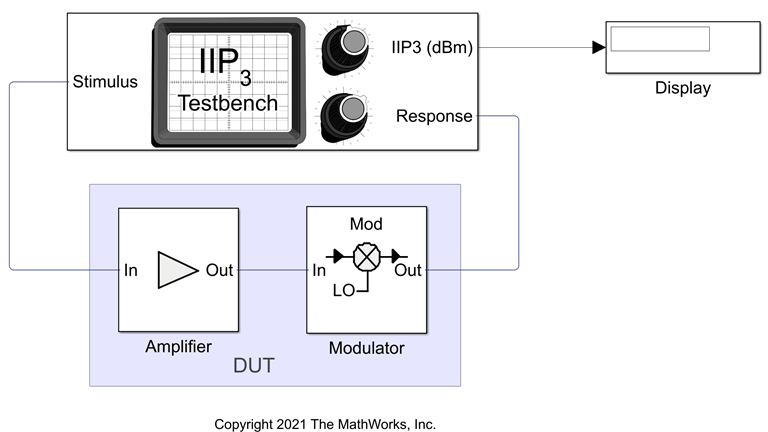

Соедините блоки как показано на модели.
Установите параметры для DUT и testbench.
Блок усилителя:
Доступная степень коэффициент усиления -
10dBСоглашение о точках пересечения -
InputIP3 —
32dBm
Блок смесителя:
Доступная степень коэффициент усиления -
5dBЧастота локального генератора -
2.0GHzДобавить фильтр отклонения изображений -
onСоглашение о точках пересечения -
InputIP3 —
35dBmТип фильтра -
HighpassРеализация -
Constant per carrierЧастота ребра полосы пропускания -
2.0GHz
IIP3 Тестбенч блока:
Входная частота (Гц) -
2.1e9Выходная частота (Гц) -
0.1e9Симулируйте шум (и стимул, и DUT внутренний) -
off

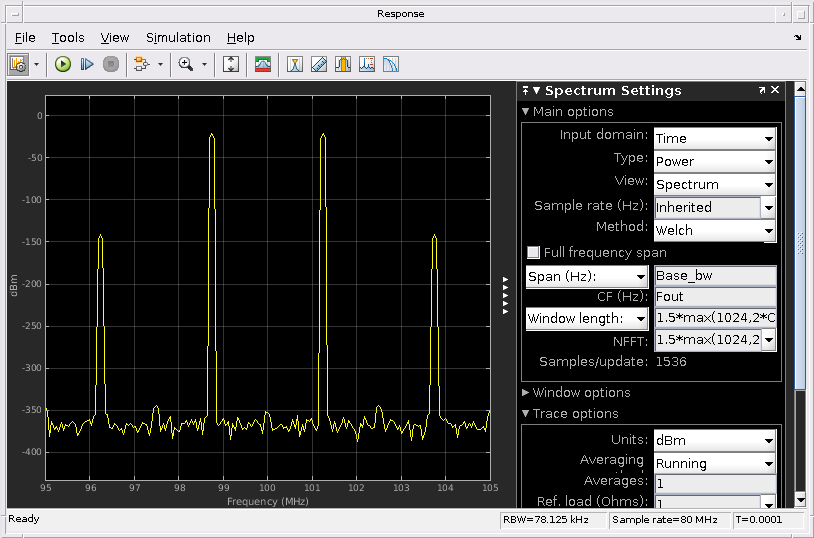

Запустите модель. Вы увидите, что на отображении отображается IIP3 значение 24.19 дБм. Это значение может быть проверено аналитически с помощью уравнения, представленного в [1].
IIP3 DUT = - 10 * log10 (1/10 ^ ((32 )/10) + 10 ^ (10/10 )/10 ^ ((35 )/10)) = 24,2099 дБм
где,
IIP3 усилителя в линейной шкале = 10 ^ ((32 )/10)
IIP3 смесителя в линейной шкале = 10 ^ ((35 )/10)
Доступный коэффициент усиления мощности усилителя = 10 ^ (10/10)
Ссылки
[1] Разави, Бехзад. «Основные концепции» в микроэлектронике РФ, 2-е издание, Prentice Hall, 2012.
