Порты степени и измерение мощности сигнала в RF Blockset

Этот пример показывает, как использовать порты степени и измерить степень сигнала с помощью анализатора спектра.

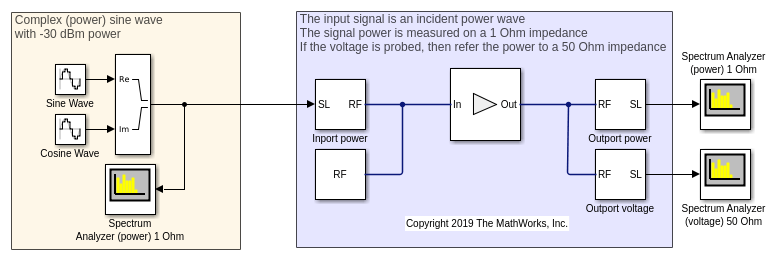

Степень

model = 'simrfV2_powerportdefinition_1.slx';
open(model)

В этой модели сигнал Simulink интерпретируется как |Vrms^2 signal|, относящаяся к 1 Ом. Это неявное соглашение, используемое в DSP System Toolbox.

При измерении степени сигнала анализатором спектра смотрите измерение на 1 Ом. Используйте опцию степени для портов на входе и выходе системы. Заметьте, что порты автоматически добавляют входное и нагрузочное сопротивление и масштабируют сигнал, чтобы обратиться к заданному импедансу. Таким образом, доступная степень входного сигнала относится к 50 Ом. Таким образом, усилитель RF Blockset обрабатывает сигнал с той же степенью, что и сигнал Simulink.

При зондировании внутренних узлов используйте опцию напряжения в порту «sensing», чтобы избежать несоответствия в схеме. Также установите импеданс ссылки в анализаторе спектра на 50 Ом.

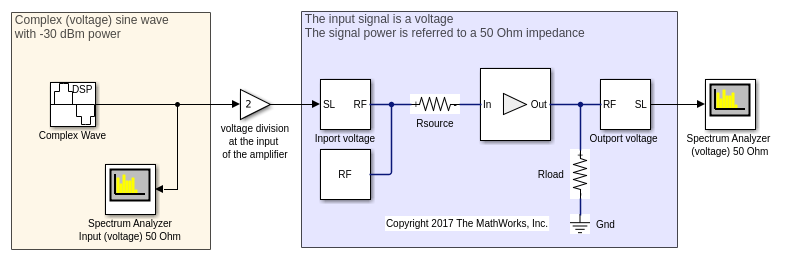

Модель напряжения

model = 'simrfV2_powerportdefinition_2.slx';
open(model)

В этой модели сигнал Simulink интерпретируется как сигнал Напряжения. При измерении степени сигнала анализатором спектра смотрите измерение на 50 Ом. Заметьте, что два источника и «Real-Imag to Complex» степени заменяются с помощью одного блока Sine Wave со свойством Output complexity установить на «Комплексный».

В RF Blockset используйте опцию напряжения для портов на входе и выходе системы. Добавьте входной и нагрузочный импедансы, чтобы избежать несоответствия в усилителе. Также добавьте коэффициент 2, чтобы убедиться, что напряжение на входе усилителя RF Blockset имеет то же значение, что и сигнал Simulink. Коэффициент 2 учитывает деление напряжения между входным и исходным импедансами.

Симулируйте и модели, и наблюдайте.
