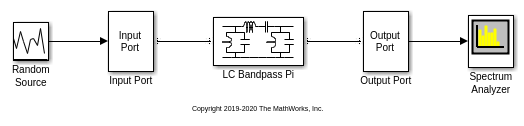

Этот пример обеспечивает комплексный случайный шум в Гауссовой форме как вход в блок LC Bandpass Pi. Блок DSP System Toolbox fallback for Spectrum Scope строит графики отфильтрованных выходов.

Резервный пакет DSP System Toolbox для блока Random Source производит выход с 512 выборками на систему координат. Его параметр Шагом расчета установлен на 1.0e-9. Этот шаг расчета должен совпадать с шагом расчета для физической части модели, которую вы предоставляете в Input port блока схеме.

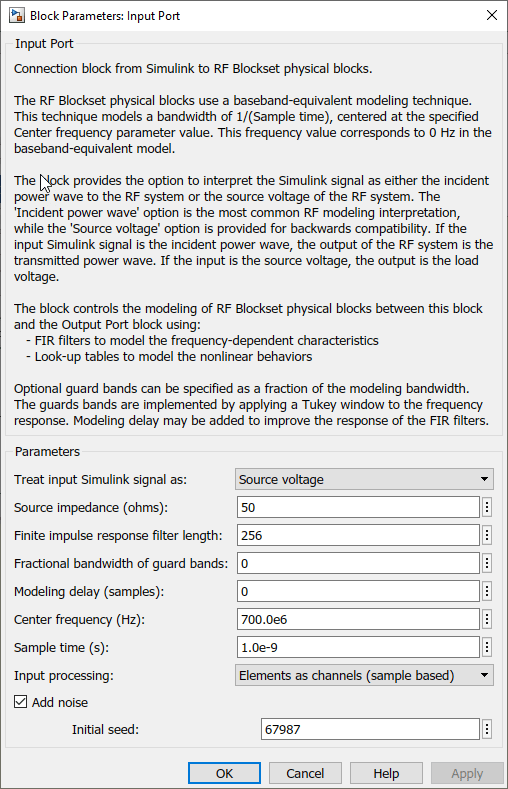

Блок Input port задает длину фильтра с конечной импульсной характеристикой 256, центральную частоту 700,0e6 Гц, Шаг расчета 1.0e-9 и входное сопротивление источника 50 Ом.

Блок LC Bandpass Pi обеспечивает индуктивность для трех индукторов, в порядке от источника до нагрузки, [1.4446e-9, 4.3949e-8, 1.4446e-9]. Аналогично, он обеспечивает емкости для трех конденсаторов [3.5785e-11, 1.1762e-12, 3.5785e-11].

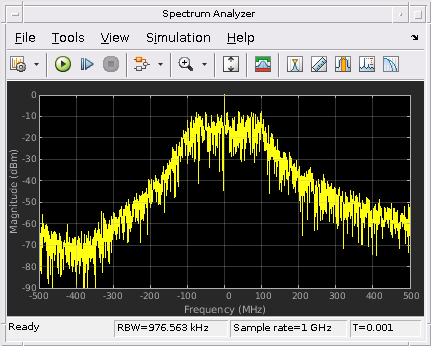

Следующий график показывает выборку радиочастотного сигнала, эквивалентного основной полосе частот, сгенерированного этим блоком LC Bandpass Pi. Нуль (0) на оси частоты соответствует центральной частоте, заданной в блоке Input Port. Шумовая полоса частотного спектра составляет 1/время дискретизации. Вы задаете параметр Шага расчета в блоке Input port.

Свойства оси блока Spectrum Scope были скорректированы, чтобы показать частоты выше и ниже несущей. Параметр Minimum Y-limit равен -90, а Maximum Y-limit равен 0.
