Валидация IP2/IP3 использование сложных сигналов

В этом примере показано, как использовать библиотеку RF Blockset™ Circuit Envelope для запуска двухтонального эксперимента, который измеряет точки точки пересечения второго и третьего порядков усилителя. Модель вычисляет точки точки пересечения усилителя из степени модулированного сигнала, измеренной на каждой несущей, проверяя поведение системы RF Blockset. Эти значения подтверждаются с помощью приложения RF Budget Analyzer и теста измерения.

Архитектура системы

Система состоит из:

  • Два сложных источника напряжения соединены последовательно. Первый источник напряжения моделируется блоками Simulink ®, а второй - блоками из библиотеки огибающих схем RF Blockset. В подсистеме Simulink Source два последовательных блока Sine Wave моделируют синфазные и квадратурные компоненты первого тонального сигнала. Блок Inport присваивает сигнал Simulink несущей fc1. В подсистеме RF Blockset Source два последовательных блока Синусоида моделируют синфазные и квадратурные сигналы напряжения, которые модулируют несущую fc2.

  • Резистор, моделирующий импеданс источника напряжения.

  • Усилитель с входным импедансом, выходным импедансом, заданным на вкладке Main; выходные IP2 и выходные IP3, заданные на вкладке Нелинейность.

  • Блок Outport, который зондирует выходное напряжение усилителя на шунтируемом блоке Resistor. Упорядоченное расположение выходных сигналов определяется упорядоченным расположением несущих, заданным в диалоговом окне блок.

  • Подсистема для вычисления rms степени уровней на частотах входа, IP2 и IP3.

  • Подсистема для вычисления IP2 и IP3 точек точки пересечения [1].

Пример модели определяет переменные для параметров блоков, используя функцию обратного вызова. Для доступа к коллбэкам модели выберите МОДЕЛИРОВАНИЕ > Настройки модели > Свойства модели и щелкните вкладку Коллбэки в окне Свойства модели.

Выполнение примера

  1. Тип open_system('simrfV2_carriers') в Командном окне.

  2. Выберите симуляция > запуск.

Выходы степени и усилитель выхода точками точки пересечения отображаются в правой части модели. Подсистема Calculate Power вычисляет степень в дБм каждого интермодуляционного продукта, используя среднее значение квадрата корня (RMS).

Моделирование нелинейных компонентов RF Blockset

Для моделирования нелинейностей в среде огибающей схемы RF Blockset:

  • Поместите блок Усилитель или Миксер в свою модель.

  • Задайте параметры, которые генерируют нелинейность, такие как IP2 и IP3, позаботившись задать соглашение или задать полином непосредственно на вкладке Нелинейность диалогового окна блока.

  • Задайте любые дополнительные частоты несущей для симуляции в блоке Configuration. В этом примере блок Configuration задает в общей сложности двадцать пять частот: fc1 и fc2, как Основной Тон входных сигналов; Гармонический порядок 3 для каждого тона, приводящий к полному набору продуктов интермодуляции второго, третьего, четвертого порядков (включены гармонические произведения второго и третьего порядков), и частичному набору продуктов интермодуляции пятого и шестого порядков.

В порядок вычисления уровня степени каждой огибающей измеренные сигналы напряжения масштабируются с обратной стороны квадратного корня характеристического импеданса. Дополнительное масштабирование 1/sqrt(2) в Подсистеме Вычисления Степени нормализует комплексный выходной сигнал.

Валидация с использованием Measurement Testbench

Те же измерения могут быть выполнены с помощью приложения RF Budget Analyzer, чтобы автоматически сгенерировать модель и тестбенч.

  • Откройте приложение RF Budget Analyzer и укажите усилитель.

  • Задайте его IP3 (IP2 не может быть задано в настоящее время).

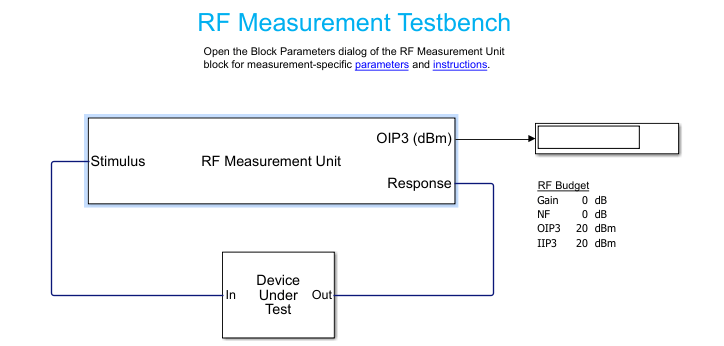

  • Сгенерируйте тестовый график измерения.

  • Откройте тестируемое устройство, чтобы показать усилитель. Задайте значение IP2.

  • Отключите шум, чтобы сделать точное измерение для IP2 и IP3. (Используйте диалоговое окно RF Measurement Unit).

  • Запустите симуляцию и измерьте IP3.

  • Измените количество, которое будет проверено, на IP2 и повторите симуляцию.

Если вы загляните под маску теста, то найдете логику для измерения IP2 и IP3. Эта методология очень похожа на то, что описано в исходной модели.

Ссылка

  1. Кундерт, Кен. «Точное и быстрое измерение IP2 и IP3.» The Designers Guide Community, Version 1b, 22 мая 2002 года.

См. также

IIP2 Тестбенч | IIP3 Тестбенч
