Chirp Signal
Сгенерируйте синусоиду с увеличением частоты
- Библиотека:
Simulink/Источники
Описание
Блок Chirp Signal генерирует синусоиду, частота которого увеличения с линейной скоростью со временем. Можно использовать этот блок для спектрального анализа нелинейных систем. Блок генерирует скаляр или векторный выход.
Параметры, Initial frequency, Target time и Frequency at target time, определяют выход блока. Можно задать любую или все эти переменные как скаляры или массивы. Все параметры, заданные как массивы, должны иметь одинаковые размерности. Блок расширяет скалярные параметры, чтобы иметь те же размерности, что и параметры массива. Выходы блока имеют те же размерности, что и параметры, если вы не установите флажок Interpret vector parameters as 1-D. Если установить этот флажок, и параметры будут строка или векторы-столбцы, блок выводит сигнал вектора (1-D массив).
Ограничения
Время начала симуляции должно быть 0. Чтобы подтвердить это значение, перейдите на панель Solver в диалоговом окне Параметров конфигурации и просмотрите поле Start time.
Предположим, что вы используете Chirp Signal блок в включенной подсистеме. Каждый раз, когда подсистема включена, выход блока совпадает с тем, что будет отображаться, если подсистема будет включена в течение всей симуляции.
Порты
Выход
Параметры

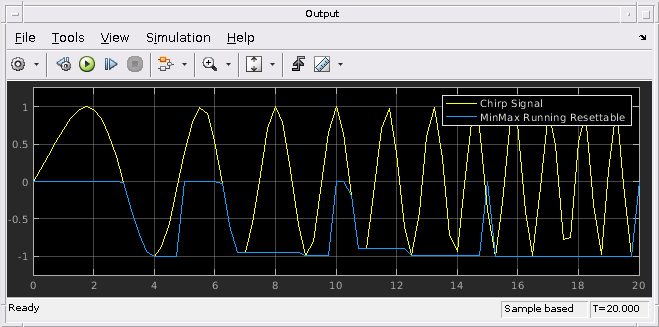

Примеры моделей
Характеристики блоков
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
