Схема логики
Эта схема выборки имеет три входов: два бита (a и b), которые будут суммированы, и бит переноса (c). Он имеет два выхода: бит выполнения (c ') и биты (биты ) суммы (s).

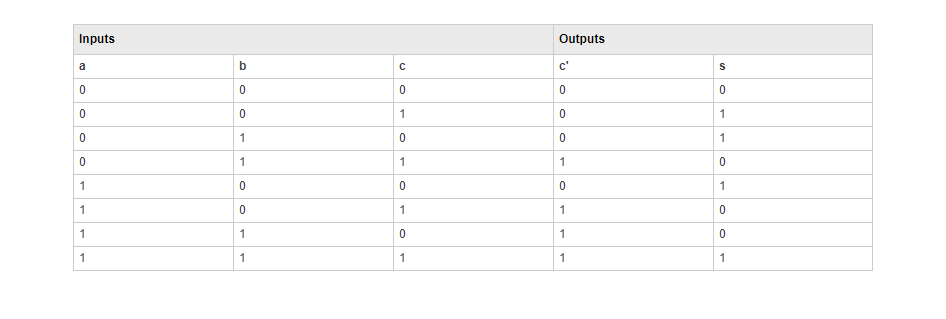

Таблица истинности и соответствующие выходы для каждой комбинации значений входа для этой схемы появляются в следующей таблице.
Чтобы реализовать этот сумматор с комбинаторной логикой, вы вводите матрицу 8 на 2, образованную столбцами c 'и s, в качестве параметра таблицы истинности. Можно также реализовать последовательные схемы (то есть схемы с состояниями) с комбинаторной логикой путем включения дополнительного входа для состояния блока и подачи выхода блока назад во вход этого состояния.
