Обнаружение восходящего ребра сигналов

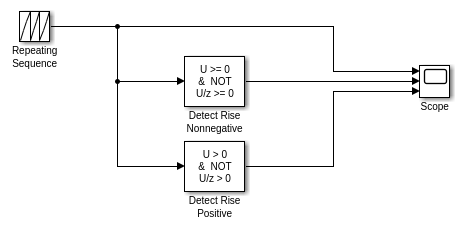

Этот пример показывает, как обнаружить восходящее ребро сигнала с помощью неотрицательных блоков Detect Rise и Detect Rise Positive.
При фиксированном размере шага 0,25 этот пример иллюстрирует различие между блоками Detect Rise Nonnegative и Detect Rise Positive. Неотрицательный блок Detect Rise выводит true (1) в t=1 потому что входной сигнал увеличился с отрицательного значения до неотрицательного значения (0). Блок Detect Rise Positive выводит true (1) в t=1.25 потому что входной сигнал увеличился от непозитивного значения (0) к строго положительному значению.
