For Iterator Subsystem

Подсистема, которая повторяет выполнение во время времени симуляции шага

Библиотека:
Simulink/Порты и подсистемы

Описание

Блок For Iterator Subsystem является Subsystem блоком, предварительно сконфигурированным как начальная точка для создания подсистемы, которая повторяет выполнение во время временного шага симуляции для заданного количества итераций. Количество итераций контролируется блоком For Iterator. Open model.

При использовании упрощенного режима инициализации, если вы помещаете блок, который нуждается в истекшем времени (таком как блок Discrete-Time Integrator) в блок For Iterator Subsystem, Simulink^® отображает ошибку.

Порты

Вход

расширить все

`In` - Сигнальный вход в блок подсистемы
скаляр | вектор | матрица

Размещение блока Inport в блоке Subsystem добавляет к блоку внешний входной порт. Метка порта совпадает с именем блока Inport.

Используйте Inport блоки, чтобы получить сигналы от локального окружения.

Выход

расширить все

`Out` - Сигнал, выводимый из подсистемы
скаляр | вектор | матрица

Размещение блока Outport в блоке Subsystem добавляет порт выхода из блока. Метка порта на блоке Subsystem является именем блока Outport.

Используйте Outport блоки для отправки сигналов в локальное окружение.

Примеры моделей

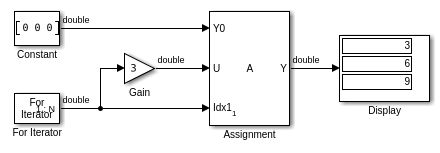

Iterated Assignment with the Assignment Block

Итерационное назначение с блоком назначения

Использование блока Assignment для назначения значений, вычисленных в цикле For или While Iterator, последовательным элементам.

Откройте модель

Характеристики блоков

Типы данных	`Булев^[a]` \| `шина^[a]` \| `double^[a]` \| `перечисленные^[a]` \| `фиксированную точку^[a]` \| `половину^[a]` \| `целое число^[a]` \| `сингл^[a]` \| `строка^[a]`
Прямое сквозное соединение	`no`
Многомерные сигналы	`ограниченный^[a]`
Сигналы переменного размера	`ограниченный^[a]`
Обнаружение пересечения нулем	`no`
^[a] Фактический тип данных или поддержка возможностей зависит от реализации блоков.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Фактический тип данных или поддержка возможностей зависит от реализации блоков.

Преобразование с фиксированной точкой
Разрабатывайте и моделируйте системы с фиксированной точкой с помощью Fixed-Point Designer™.

Фактический тип данных или поддержка возможностей зависит от реализации блоков.
