Сгенерируйте линейные модели для триггерного сигнала растущего ребра

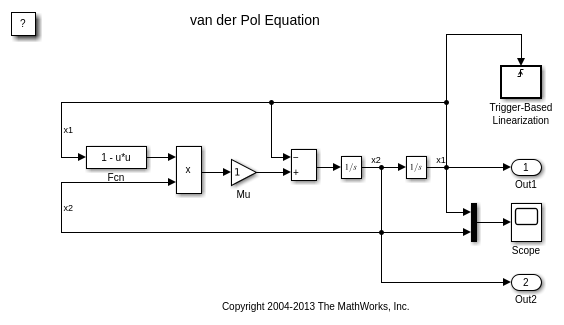

Можно использовать регистрацию состояний и времени симуляции, чтобы извлечь состояния модели в рабочих точках. В этом примере модель сконфигурирована, чтобы получить состояния, когда x1 сигнал запускает блок линеаризации на основе триггера на восходящем ребре.
В этой модели тип Триггера блока линеаризации на основе триггера установлен в rising. На панели Импорт/Экспорт данных диалогового окна Параметры конфигурации модели (Model Configuration Parameters) States и Time флажки установлены.
После симуляции модели в рабочем пространстве MATLAB появляются следующие переменные:
ex_vdp_triggered_linearization_Trigger_Based_Linearization
спекулянт
xout
Чтобы получить индекс к первому времени рабочей точки, выполните следующую команду:
ind1 = find(ex_vdp_triggered_linearization_Trigger_Based_Linearization(1).OperPoint.t==tout);
Чтобы получить вектор состояния в этой рабочей точке, выполните следующую команду:
x1 = xout(ind1,:);
