If

Выберите выполнение подсистемы с помощью логики оператора if-else

Библиотека:
Simulink/Порты и подсистемы

Описание

Блок If вместе с блоками If Action Subsystem, содержащими блок Action Port, реализует логику if-else, чтобы управлять выполнением подсистемы. Для примера с использованием блока If, см. If Action Subsystems.

Ограничения

Блок If имеет следующие ограничения:

Он не поддерживает настраиваемые параметры. Значения для if или elseif выражение не может быть настроено во время симуляции в режиме normal или Accelerator, или при запуске сгенерированного кода.
Чтобы реализовать настраиваемые выражения if-else, настройте выражение вне блока If. Например, используйте блок Relational Operator, чтобы вычислить выражение вне блока If или добавить настраиваемый параметр в качестве входа в блок If.
Он не поддерживает пользовательские классы памяти. Смотрите Организуйте Данные Параметра в Структуру при Помощи Struct Класса памяти (Embedded Coder).
If expression и Elseif expressions не могут принимать определенные операторы, такие как +, -, *, и /.

Порты

Вход

расширить все

`Logical operands` - Значения для оценки логических выражений
скалярный вектор |

Входные параметры u1,u2,...,un должен иметь совпадающий тип данных. Входы не могут иметь какой-либо определяемый пользователем тип, например перечисляемый тип.

Блок If не поддерживает непосредственно типы данных с фиксированной точкой. Однако можно использовать блок Compare To Constant, чтобы обойти это ограничение. См. "Поддержка типа данных с фиксированной точкой" в подсистемах действий If ".

Блок If не поддерживает логический тип данных. Если вы хотите ввести логический сигнал в блок If, преобразуйте сигнал в целый тип с помощью блока Data Type Conversion.

Выход

расширить все

`Action` - Сигнал действия для блока If Action Subsystem
скаляр

Выходы if, else, и elseif порты являются сигналами действия для If Action Subsystem блоков.

Поддержка типа данных с фиксированной точкой

Параметры

расширить все

`Number of inputs` - Задайте количество входных портов
`1` (по умолчанию) | целое число

1: Задайте один входной порт.
целое число: Укажите количество входа портов. Блочные порты маркируются 'u' символ, за которым следует число, 1,2,...,n, где n равен количеству входов.

Программное использование

Параметры блоков: NumInputs

Тип: Вектор символов

Значения: '1' | '<integer>'

По умолчанию: '1'

`if expression` - Задайте логическое выражение
`u1 > 0` (по умолчанию) | логическое выражение

Присоединенный к If Action Subsystem if port выполняется, когда связанное с ним выражение вычисляется как true.

u1 > 0

Задайте отправку сигнала действия на выходном порте, когда вход u1 больше 0.

логическое выражение

Задайте логическое выражение. Это выражение появляется на блоке If, соседнем с портом if выхода.

Выражение может включать только операторы <, <=, ==, ~=, >, >=, &, |, ~, (), unary-minus. Такие операторы, как +, -, *, /, и ^ не разрешены. Выражение не должно содержать выражений типа данных, например int8(6), и не должны ссылаться на переменные рабочей области, тип данных которых отличается от double или single.

Программное использование

Параметры блоков: IfExpression

Тип: Вектор символов

Значения: 'u1 > 0' | '<logical expression>'

По умолчанию: 'u1 > 0'

`Elseif expressions` - Задайте логическое выражение
пустой (по умолчанию) | список логических выражений

If Action Subsystem, присоединенная к порту elseif, выполняется, когда ее выражение вычисляется как true и все if и elseif выражения false.

пустой

Логические выражения не заданы.

список логических выражений

Задайте список логических выражений, разделенных запятыми. Выражения появляются на блоке If под портом if и над портом else при установке флажка Show else condition.

Выражения могут включать только операторы <, <=, ==, ~=, >, >=, &, |, ~, (), unary-minus. Такие операторы, как +, -, *, /, и ^ не разрешены. Выражения не должны содержать выражения типа данных, например int8(6), и не должны ссылаться на переменные рабочей области, тип данных которых отличается от double или single.

Программное использование

Параметры блоков: ElseIfExpressions

Тип: Вектор символов

Значения: '' | '<list of logical expressions>'

По умолчанию: ''

`Show else condition` - Управление отображением порта else
on (по умолчанию) | off

Когда if порт и все elseif выражения портов falseпорт else отправляет сигнал действия для выполнения подключенного блока If Action Subsystem.

на: Отобразите else порт.
прочь: Скрыть else порт.

Программное использование

Параметры блоков: ShowElse

Тип: Вектор символов

Значения: 'on' | 'off'

По умолчанию: 'on'

`Enable zero-crossing detection` - Управление обнаружением пересечения нулем
on (по умолчанию) | off

Управляйте обнаружением пересечения нулем.

на: Обнаружение пересечений нуля.
прочь: Не обнаруживайте пересечения нуля.

Программное использование

Параметры блоков: ZeroCross

Тип: Вектор символов

Значения: 'on' | 'off'

По умолчанию: 'on'

Примеры моделей

Семантика подсистемы Simulink

Этот набор примеров показывает различные типы подсистем Simulink ® и какую семантику используют при симуляции этих подсистем. Каждый пример предоставляет описание модели и тонкостей, регулирующих ее выполнение.

Откройте модель

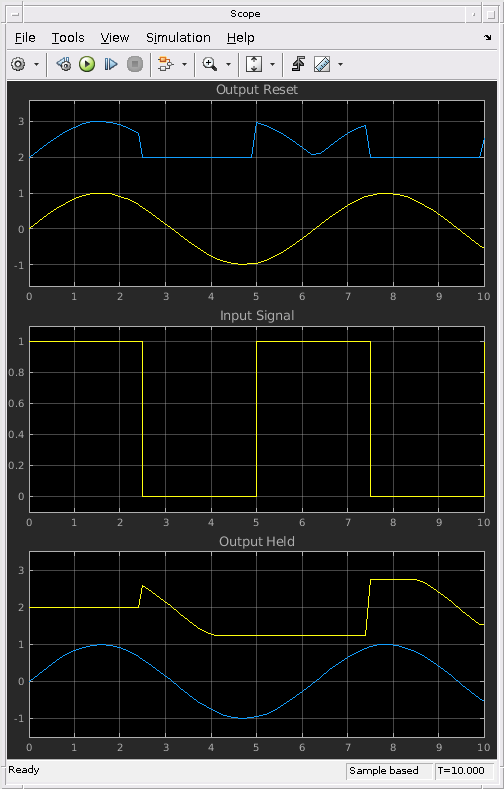

Блоки If-Then-Else

Что происходит, когда синусоида подается в блок If, и предназначена для сравнения блока If с включенными подсистемами.

Откройте модель

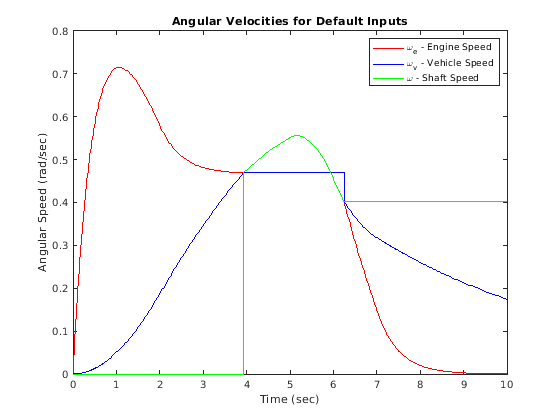

Моделирование блокировки муфты с использованием блоков If

Используйте подсистемы If/Else, чтобы создать модель сцепления. Подсистема 'If' моделирует динамику сцепления в заблокированном положении, в то время как подсистема 'Else' моделирует положение разблокировки. Одно или другое включено с помощью блока 'If'. Пунктирные линии из блока 'If' обозначают управляющие сигналы, которые используются для включения подсистем If/Else (или других условных). Установка любого из полей в графическом интерфейсе пользователя создает график для любой из выбранных переменных (в зависимости от времени).

Откройте модель

Характеристики блоков

Типы данных	`Boolean` \| `double` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`yes`
