В этом примере показов, как использовать динамический график кометы, чтобы визуализировать результат изменения опций интерполяции и экстраполяции для 2D данных набора, выполняемого в блоке Интерполяционная таблица an-D. Опции алгоритма могут использоваться в различных ситуациях, чтобы сравнить точность, плавность, размер данных и эффективность.

Попробуйте открыть модель и использовать диалоговое окно блока интерполяционной таблицы, чтобы изменить алгоритмы интерполяции и экстраполяции. Копия диалогового окна встраивается в правую панель в Model Explorer и появится после первой симуляции. Можно ввести и настроить значения для всей модели и ее блоков из Model Explorer, включая настройки параметров конфигурации модели, блоков Simulink, графиков Stateflow ® и Coder™ Simulink ® для генерации кода и управления данными.

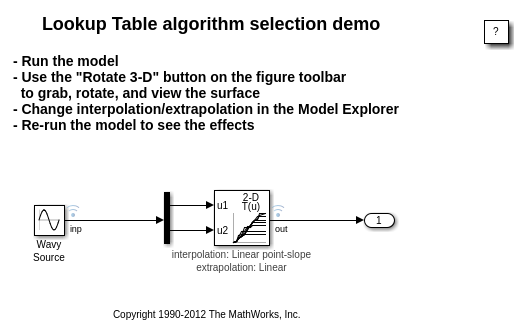

Чтобы сделать график, данные из симуляции регистрируются с помощью неинтрузивных функций логгирования. Неинтрузивные логгирования аннотируются на блок-схеме маленькими синими «антеннами передатчика» на определенных портах блочного выхода. Эти точки логгирования могут быть установлены тремя способами: из командной строки MATLAB ® с помощью set_param (), из Схемы > Сигналы и порты > Signal & Scope Manager и из диалогового окна свойств сигнала.
