Разбиение входного сигнала на разделы с помощью For Each Block

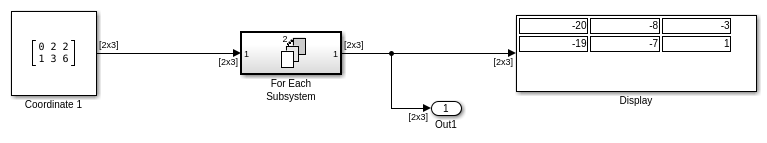

Следующая модель демонстрирует разбиение входного сигнала блоком For Each. Каждая строка этого входного массива 2 на 3 содержит три целых чисел, которые представляют (x, y, z) -координаты точки. Цель состоит в том, чтобы перевести каждую из этих точек на основе нового источника в (-20, -10, -5) и отобразить результаты.
Путем размещения процесса суммирования входного сигнала и нового источника внутри блока For Each Subsystem, можно работать с каждым набором координат путем разбиения входного сигнала на два векторов-строк. Чтобы выполнить такое разбиение, используйте настройки по умолчанию 1 для размерности раздела и ширины раздела. Если вы также используете размерность конкатенации по умолчанию 1, каждый новый набор координат сложится в направлении d1, что делает ваше отображение массивом 2 на 3.
