Pulse Generator

Генерируйте импульсы квадратной волны через равные интервалы

Библиотека:
Simulink/Источники

Описание

Блок Pulse Generator генерирует импульсы квадратной волны через равные интервалы. Параметры блока волны, Amplitude, Pulse Width, Period и Phase delay, определяют форму выхода волны. Следующая схема показывает, как каждый параметр влияет на форму волны.

Блок Pulse Generator может излучать скалярные, векторные или матричные сигналы любого действительного типа данных. Чтобы излучить скалярный сигнал, используйте скаляры, чтобы задать параметры формы волны. Чтобы излучить векторный или матричный сигнал, используйте векторы или матрицы, соответственно, чтобы задать параметры формы волны. Каждый элемент параметров формы волны влияет на соответствующий элемент сигнала выхода. Например, первый элемент параметра векторной амплитуды определяет амплитуду первого элемента векторного выходного импульса. Все параметры формы волны должны иметь одинаковые размерности после скалярного расширения. Тип данных выхода совпадает с типом данных параметра Amplitude.

Выход блока может быть сгенерирован в основанных на времени или основанных на выборке режимах, определяемых параметром Pulse type.

Основанный на времени режим

В основанном на времени режиме Simulink^® вычисляет выход блока только в то время, когда выход фактически изменяется. Этот подход результатов в меньшем количестве расчетов для вывода блока в течение периода времени симуляции. Активируйте этот режим, установив параметр Pulse type равным Time based.

Блок не поддерживает основанную на времени строение, которая приводит к постоянному выходному сигналу. Simulink возвращает ошибку, если параметры Pulse Width и Period удовлетворяют любому из следующих условий:

$\begin{array}{l} P e r i o d * \frac{P u l s e W i d t h}{100} = 0 \\ P e r i o d * \frac{P u l s e W i d t h}{100} = P e r i o d \end{array}$

В зависимости от характеристик импульсного сигнала, интервалы между изменениями в выходе блока могут варьироваться. По этой причине основанный на времени блок Pulse Generator имеет переменный шаг расчета. Цвет шага расчета таких блоков коричневый (для получения дополнительной информации см. View Шага расчета Information).

Simulink не может использовать решатель с фиксированным шагом, чтобы вычислить выход основанного на времени импульсного генератора. Если вы задаете решатель с фиксированным шагом для моделей, которые содержат основанные на времени импульсные генераторы, Simulink вычисляет фиксированный шаг расчета для основанных на времени импульсных генераторов. Затем основанные на времени импульсные генераторы моделируются как основанные на выборке.

Если вы используете решатель с фиксированным шагом, и Pulse type Time based, выберите размер шага таким образом, чтобы период, задержка фазы и ширина импульса (в секундах) были целочисленными кратными размеру шага решателя. Например, предположим, что период 4 секунд, ширина импульса 75% (то есть 3 s), и фазовая задержка 1 s. В этом случае вычисленный шаг расчета 1 s. Поэтому выберите фиксированный размер шага 1 или число, которое делит 1 точно (для примера, 0.25). Чтобы гарантировать эту настройку, выберите auto на панели Solver диалогового окна Параметры конфигурации.

Основанный на выборке режим

В основанном на выборке режиме блок вычисляет свои выходы с фиксированными интервалами, которые вы задаете. Активируйте этот режим, установив параметр Pulse type равным Sample based.

Важное различие между основанным на времени и основанным на выборке режимами заключается в том, что в основанном на времени режиме выход блока основан на времени симуляции, а в основанном на выборке режиме выход блока зависит только от начала симуляции, независимо от истекшего времени симуляции.

Этот блок поддерживает семантику сброса в основанном на выборке режиме. Для примера, если блок Pulse Generator находится в сбрасываемой подсистеме, которая ударяет о триггер сброса, выход блока сбрасывается до своего начального условия.

Порты

Выход

расширить все

`Port_1` - Выходной сигнал
скаляр | вектор | матрица

Сгенерированный импульсный сигнал квадратной волны, заданный параметрами.

Параметры

расширить все

`Pulse type` - Вычислительный метод
`Time based` (по умолчанию) | `Sample based`

Вычислительный метод, чтобы сгенерировать тип квадратной волны, которую этот блок генерирует, на временной или выборочной основе. Некоторые параметры в диалоговом окне появляются в зависимости от того, выбираете ли вы основанные на времени или основанные на выборке.

Программное использование

Параметры блоков: PulseType

Тип: Вектор символов

Значения: 'Time based' | 'Sample based'

По умолчанию: 'Time based'

`Time (t)` - Источник переменной времени
`Use simulation time` (по умолчанию) | `Use external signal`

Задает, использовать ли время симуляции или внешний сигнал в качестве источника значений для временной переменной выходного импульса. Если вы задаете внешний источник, блок отображает вход порт для подключения источника. Импульс выхода отличается следующим образом:

Use simulation time: Блок генерирует выходной импульс, где переменная времени равна времени симуляции.
Use external signal: Блок генерирует импульс выхода, где переменная времени равна значению от порта входа, который может отличаться от времени симуляции.

Когда вы устанавливаете этот флажок, блок выводит вектор длины N если параметр Constant value вычисляется как N- элемент строку или вектор-столбец. Для примера блок выводит матрицу размерности 1-by-N или N-by-1.
Когда вы снимаете этот флажок, блок не выводит вектор длины N если параметр Constant value вычисляется как N- элемент строку или вектор-столбец.

Программное использование

Параметры блоков: VectorParams1D

Тип: Вектор символов

Значения: 'on' | 'off'

По умолчанию: 'on'

Примеры моделей

Tune Phase Delay on Pulse Generator During Simulation

Настройка задержки фазы на импульсном генераторе во время симуляции

Измените модель так, чтобы можно было изменить задержку фазы для блока Генерация во время симуляции.

Открыть скрипт

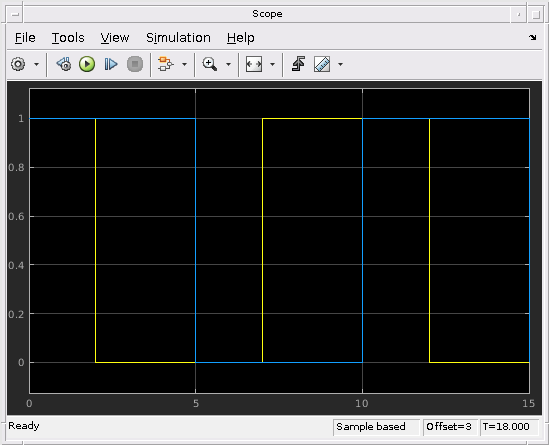

Difference Between Time- and Sample-Based Pulse Generation

Различие между генерацией импульсов на основе времени и дискретизации

Различие в поведении блока Pulse Generator в основанных на времени и основанных на выборке режимах.

Откройте модель

Simulating Automatic Climate Control Systems

Симуляция автоматических систем климат-контроля

Симулируйте работу автоматической системы климат-контроля в автомобиле с помощью Simulink ® и Stateflow ®. Вы можете ввести значение температуры, до которого вы хотите добраться воздухом в автомобиле, дважды нажатие Пользовательская уставка в блоке Celsius и введя значение температуры. Можно также установить внешнюю температуру в Цельсии аналогичным образом. Численное отображение в правой части модели показывает показания датчика температуры, расположенного позади головы драйвера. Это температура, которую должен чувствовать драйвер. Когда модель запускается, и климат-контроль активен, это окно отображения, значение которого изменяется, чтобы показать изменение температуры в автомобиле.

Откройте модель

Bang-Bang Управление с использованием Временной Логики

Используйте Stateflow ®, чтобы смоделировать систему релейного регулирования температуры для бойлера. Динамика котла моделируется в Simulink ®.

Открыть скрипт

Характеристики блоков

Типы данных	`Boolean` \| `double` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Не может использоваться в триггируемой подсистеме.

Эти блоки не ссылаются на абсолютное время, когда настроены для основанной на выборке операции. В основанной на времени операции они зависят от абсолютного времени.
