Send, Message Send

Создание и отправка сообщения

Библиотека:
Simulink/Сообщения и события
SimEvents

Описание

Блок Send считывает значение входного сигнала и отправляет сообщение, которое несет это значение. При коммуникации на основе сообщений сообщение является представляющим интерес дискретным элементом, который несет данные любого типа, который поддерживает Simulink. Send и Message Send блоки являются идентичными блоками.

Порты

Вход

расширить все

`Port_Enable` - Внешний сигнал включения
скаляр

Input port, позволяющий блоку отправлять сообщение. Для любого входного значения, которое больше 0 отправка включена. Для любого значения, меньшего или равного 0отправка отключена.

Зависимости

Чтобы включить этот порт, выберите поле, помеченное Show enable port.

Типы данных: double

`Port_1` - Входной сигнал
скаляр | вектор | матрица

Этот блок принимает входы любого типа, который Simulink^® поддерживает, включая перечисленные типы, и преобразует входной сигнал в сообщение. Для получения дополнительной информации см. «Типы данных, поддерживаемые Simulink».

Выход

расширить все

`Port_1` - Выходное сообщение
скаляр | вектор | матрица

Блок выводит сообщение с постоянным приоритетом 20.

Параметры

расширить все

`Show enable port` - Отобразите порт включения
`off` (по умолчанию) | `on`

Установите этот флажок, чтобы отобразить порт включения. Для любого входного значения, которое больше 0 отправка включена. Для любого значения, меньшего или равного 0отправка отключена.

Программное использование

Параметры блоков: ShowEnablePort

Тип: Вектор символов

Значения: 'on' | 'off'

По умолчанию: 'off'

Примеры моделей

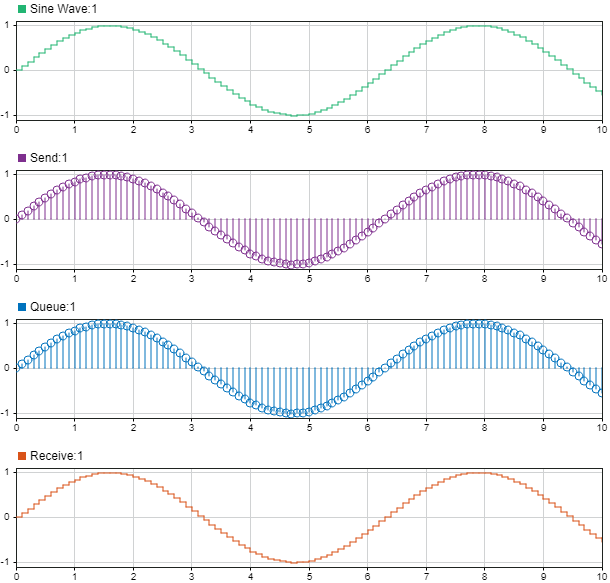

Animate and Understand Sending and Receiving Messages

Анимируйте и осмыслите отправку и прием сообщений

Отправляйте, получайте и визуализируйте сообщения. В примере также показано, как использовать Данные Моделирования Inspector, Sequence Viewer, Animation и Storage Inspector, чтобы понять, как сообщения происходят в вашей модели.

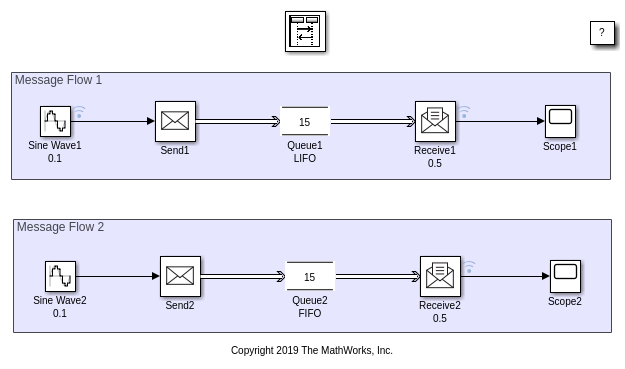

Используйте блок очереди для управления сообщениями

Используйте блок Queue для хранения и постановки сообщений в очередь. Блок Queue позволяет вам задавать емкость памяти сообщений, политику перезаписи и политику сортировки во время переходов сообщений.

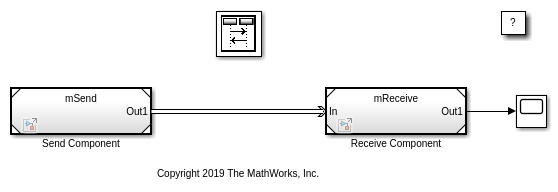

Establish Message Send and Receive Interfaces Between Software Components

Установление интерфейсов отправки и приема сообщений между компонентами программного обеспечения

Моделируйте коммуникацию на основе сообщений между программными компонентами, которые запускаются в различных приложениях. Пример также показывает, как подготовить компоненты модели для генерации кода С++.

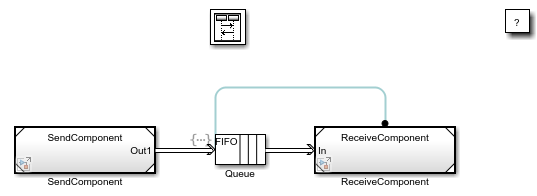

Model a Message Receive Interface that Runs on Message Availability

Моделируйте интерфейс приема сообщений, который запускается при доступности сообщений

Синхронизация выполнения с доступностью данных в системах, основанных на сообщениях. Мы покажем, как смоделировать это поведение с помощью событий и действий. Этот пример основан на другом примере, Установление интерфейсов отправки и приема сообщений между программными компонентами, где два программных компонента взаимодействуют с помощью сообщений.

Характеристики блоков

Типы данных	`Boolean` \| `bus` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single` \| `string`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

См. также

Receive (SimEvents)

Темы

Обзор сообщений Simulink

Введенный в R2016a
