Задайте форму волны с повторяющимся блоком последовательности
В этом примере показано, как вы задаете форму волны с блоком Repeating Sequence. В этой модели блок определяет параметр Time values следующим [0:0.1:0.5] и параметр Output values as [0 15 25 09 13 17]. Время остановки симуляции 0.7 второе.
Входной период
0.5.Выход в любое время
tявляется выход в то времяt = t-0.5n, гдеn= 0,1,2 и так далее.Последовательность повторяется в
t = 0.5n.

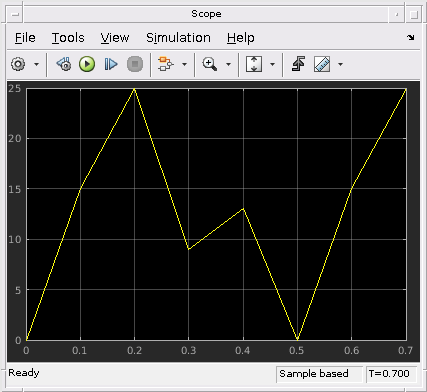

В t = 0.5ожидаемый выход равен выходу в t = 0, что 0. Поэтому последнее значение в векторе параметра Output values [0 15 25 09 13 17] не отображается.
