Откройте новую модель из Simulink Editor и добавьте блок Simulink Function, набрав Simulink Function на холсте Simulink.

Когда Function prototype окно откроется, введите y = timestwo_func(u) как определение функции. Это указывает, что вы задаете функцию, вызываемую timestwo_func который принимает u как входной параметр и производит y в качестве выходного аргумента. Кроме того, задайте имя функции из Simulink Function параметров блоков.

Дважды кликните блок Simulink Function и заметьте, что появляется блок Trigger Port функции, а также вход и выходных аргументов.

Дважды кликните блок Trigger Port в Simulink Function и заметьте, что для Function visibility задано значение scoped. Чтобы узнать больше о scoped Simulink Functions см. Обзор Scoped и Global Simulink Function Blocks.

Добавьте блок Gain и установите его значение равным 2. Соедините его с блоком входного и выходных аргументов. Нажмите Navigate Up to Parent, чтобы вернуться к основной модели.

Добавьте блок MATLAB System к модели Simulink.

В диалоговом окне блока, из New выберите Basic. Это открывает базовый шаблон системного объекта для ввода кода.

Чтобы подклассифицировать объект из matlab.System, заменить Untitled с именем системного объекта. В данном примере назовите его SimulinkFcnCaller.

В stepImpl метод вашего Системного объекта, объявите Simulink Function используя getSimulinkFunctionNamesImpl.

См. пример кода системного объекта ниже. Дополнительные сведения о том, как записать системный объект, см. в разделе «Определение основных системных объектов».

classdef SimulinkFcnCaller < matlab.System
    % Public, tunable properties

    % SimulinkFcnCaller calls a Simulink Function from a
    % MATLAB System block to multiply the signal's value by 2.

    methods(Access = protected)

        function y = stepImpl(obj,u)
            % Implement algorithm. Calculate y as a function of input u and
            % discrete states.
            y = timestwo_func(u);
        end
        function names = getSimulinkFunctionNamesImpl(obj)
            % Use 'getSimulinkFunctionNamesImpl' method to declare
            % the name of the Simulink Function that will be called
            % from the MATLAB System block's System object code.
            names = {'timestwo_func'};
        end
    end
end

Сохраните файл и назовите его SimulinkFcnCaller.m.

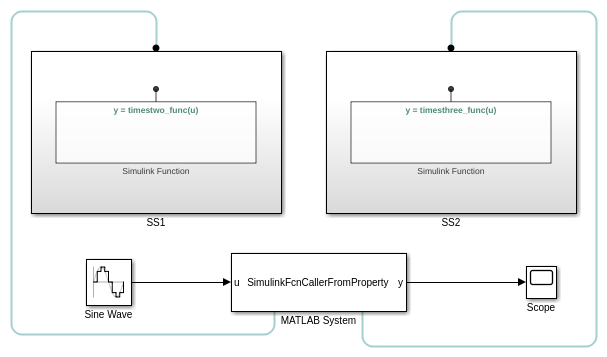

В stepImpl метод кода Системного объекта, вызовите Simulink Function с помощью записи через точку. Для примера в коде y = Subsystem1.timestwo_func(u), Subsystem1 соответствует Subsystem, и timestwo_func соответствует имени Simulink Function.

Точно так же объявите Subsystem и Simulink Function в getSimulinkFunctionNamesImpl метод с использованием записи через точку. Код системного объекта показывает timestwo пример, записанный для Simulink Function, заданной в более низкой иерархии, чем блок MATLAB System.

classdef SimulinkFcnCallerQualified < matlab.System

    % SimulinkFcnCallerQualified calls a Simulink Function embedded in a Subsystem
    % from a MATLAB System block, and multiplies the signal's value by 2.

    methods(Access = protected)

        function y = stepImpl(obj,u)
            % Use the '.' notation to call a scoped Simulink Function from
            % a Simulink Function block.
            % Subsystem1 corresponds to  the block name, where
            % timestwo_funct is the Simulink Function name.
            y = Subsystem1.timestwo_func(u);
        end

        function names = getSimulinkFunctionNamesImpl(obj)
            % Use the 'getSimulinkFunctionNamesImpl' method with the '.'
            % notation to declare the name of a Simulink Function in
            % MATLAB System block's System object code.
            names = {'Subsystem1.timestwo_func'};
        end
    end
end

Сохраните файл Системного объекта и назовите его SimulinkFcnCallerQualified.m.
