Плавающие возможности и Средство Просмотра

Эти задачи проходят через часто используемые процедуры Floating Scope и Scope Viewer.

Добавьте плавающий блок Scope к модели и соедините сигналы

Чтобы добавить Floating Scope блок из Simulink^® библиотека блоков:

На вкладке Simulation нажмите Library Browser.
Из Simulink/Sinks перетащите копию блока Floating Scope в модель.

Чтобы подключить сигналы к вашим плавающим возможностям:

Дважды кликните блок «Плавающие возможности».
На панели инструментов окна scope нажмите кнопку выбора сигнала. Чтобы увидеть выбор сигнала, необходимо выбрать выпадающий список рядом с кнопкой блокировки.
Холст Редактор серый, что указывает на возможность интерактивного выбора сигналов для подключения к возможностям.
Выберите сигналы, которые вы хотите подключить к возможностям. Чтобы выбрать несколько сигналов, щелкните и перетащите мышью.
Во всплывающем Connect установите флажок рядом с сигналами, которые вы хотите подключить.
Для возможностей с несколькими отображениями (подграфиками) выберите требуемое отображение из раскрывающегося списка в верхней части всплывающего окна Connect и соедините сигналы.
Щелкните X в правом верхнем углу полотна Simulink.
Ваши сигналы теперь подключены к плавающим возможностям. Запустите симуляцию, чтобы увидеть нанесенные на график сигналы.

Добавьте Средство Просмотра к сигналу

Выберите сигнал для просмотра.
На вкладке Simulation, в галерее Prepare, выберите Add Viewer.
В окне Add Viewer выберите средство просмотра, например Scope.

Добавление сигналов к существующим плавающим возможностям или средству просмотра области

Соедините сигналы с существующим средством просмотра плавающих возможностей или возможностей.

Откройте возможности, дважды щелкнув на блоке Floating Scope или значке Scope viewer.
На панели инструментов окна scope нажмите кнопку выбора сигнала. Чтобы увидеть выбор сигнала, необходимо выбрать выпадающий список рядом с кнопкой блокировки.
Холст Редактор серый, что указывает на возможность интерактивного выбора сигналов для подключения к возможностям.
Выберите сигналы, которые вы хотите подключить к возможностям. Сверху выберите несколько сигналов, щелкните и перетащите мышью.
Во всплывающем Connect установите флажок рядом с сигналами, которые вы хотите подключить.
Для возможностей с несколькими отображениями (подграфиками) выберите требуемое отображение из раскрывающегося списка в верхней части всплывающего окна Connect и соедините сигналы.
Щелкните X в правом верхнем углу полотна Simulink.
Ваши сигналы теперь подключены к возможностям. Запустите симуляцию, чтобы увидеть нанесенные на график сигналы.

Сохраните данные моделирования из плавающих возможностей

Открыть скрипт

В этом примере показано, как сохранить сигналы в Рабочую область MATLAB ® с помощью блока Floating Scope. Для сохранения данных из Средство Просмотра можно следовать той же процедуре. Чтобы сохранить данные из блока Scope или Time Scope, смотрите Сохранить данные моделирования с помощью блока Scope.

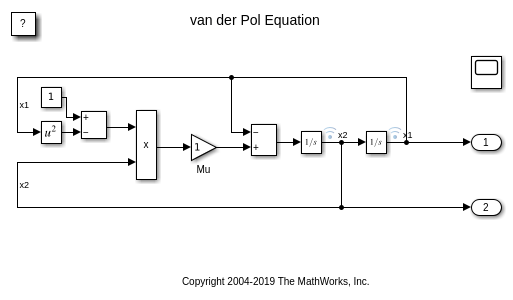

Этот пример использует измененную версию vdp модель. В этом примере плавающие возможности соединяются с x1 и x2 сигналы.

Настройка логгирования сигналов из плавающих возможностей

model = 'vdpFloatingScope';
open_system(model);

В окне «Плавающие возможности» выберите View > Свойства.
На вкладке Logging выберите Log/Unlog Viewer Signals to Workspace. При нажатии этой кнопки Simulink помещает символы регистрации на сигналы, подключенные к плавающим возможностям.
В редакторе Simulink, на вкладке Modeling, нажмите Model Settings.
В окне Свойства выберите Data Import/Export.
Установите флажок Регистрация сигнала. Вы также можете задать имя параметра из этого окна. Имя параметра по умолчанию logsout.

Использование сохраненных данных моделирования

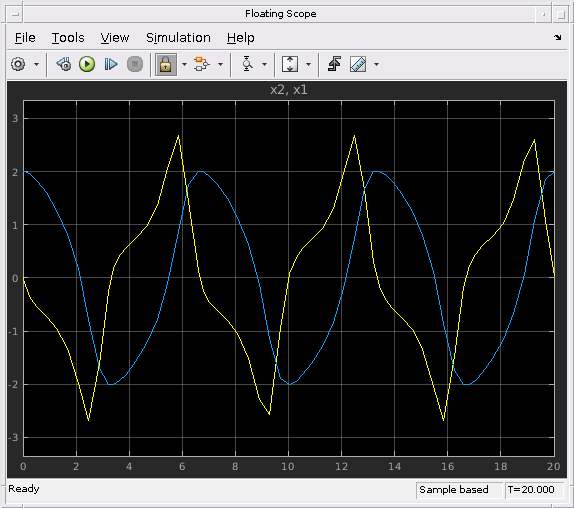

Запустите симуляцию. Simulink сохраняет данные в рабочем пространстве MATLAB в переменной out.

out = sim(model);

Simulink сохраняет все записанные или сохранённые данные моделирования как одну структуру. В out, объект данных возможностей logsout имеет по одному элементу для каждого регистрируемого сигнала.

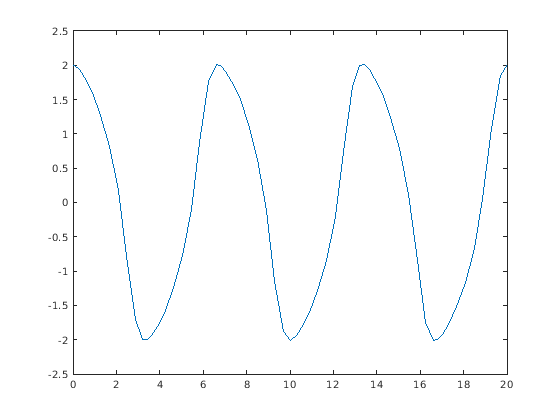

В Командном Окне MATLAB постройте график данных журнала для x1.

x1_data = out.logsout.get('x1').Values.Data;
x1_time = out.logsout.get('x2').Values.Time;
plot(x1_time,x1_data);

Добавление и управление средствами просмотра

Откройте Диспетчер средств просмотра и генераторов. На вкладке Simulation панели инструментов Simulink разверните коллекцию Prepare и выберите Viewers Manager.

В Диспетчере средств просмотра и генераторов можно увидеть любые средства просмотра или генераторы, которые вы добавили.

Чтобы добавить средства просмотра или генераторы, щелкните и выберите средство просмотра. Новые средства просмотра и генераторы не подключены ни к каким сигналам.
Чтобы подключить сигналы, щелкните на средстве просмотра или генераторе и нажмите.
Чтобы удалить средство просмотра или генератор, щелкните.

Быстрое переключение визуализации различных сигналов на плавающих возможностях

Откройте Floating Scope окно.
На панели инструментов нажмите кнопку «Блокировка», чтобы значок был разблокирован.
В модели щелкните сигнальную линию, чтобы выбрать и подсветить сигнальную линию. Чтобы выбрать несколько сигналов, удерживайте клавишу Shift при выборе сигналов.

После нажатия на холст выбранное отображение удаляет соединения с любыми ранее выбранными сигналами.
Запустите симуляцию. Пока отображается значок разблокировки, можно кликнуть между сигналами, чтобы переключить, какой сигнал появляется в Floating Scope.
