Настройка диалогового окна MATLAB System Block
В этом примере показано, как настроить диалоговое окно блоков для блока MATLAB System.
Системные объекты
Системные объекты позволяют вам реализовать алгоритмы с помощью MATLAB. Системные объекты являются специализированным видом объекта MATLAB, разработанным специально для реализации и симуляции динамических систем с входами, которые изменяются с течением времени.
После того, как вы задаете Системный объект, можно включить его в модель Simulink с помощью блока MATLAB System.
Описание модели

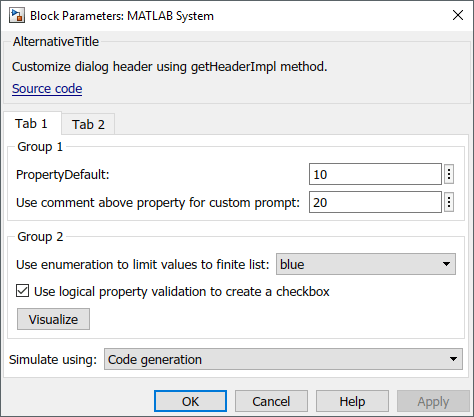

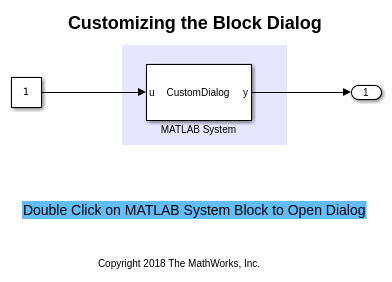

Этот пример содержит системный блок MATLAB, который реализует системный объект CustomDialog. Для изменения свойств диалогового окна блока используйте Системный объект MATLAB System. В этом примере показано, как настроить запрос на свойство и как создать флажки, списки, группы, вкладки и кнопки в диалоговом окне.
Определение класса системного объекта
Вы можете получить доступ к исходному коду MATLAB, используемому блоком MATLAB System, нажав гиперссылку «Source Code» из диалогового окна блока. Системный объект CustomDialog реализует getPropertyGroupsImpl и getHeaderImpl методы, которые используются для настройки внешнего вида диалогового окна блока и организации свойств системного объекта.
PropertyDefault- Свойство без индивидуальной настройкиPropertyCustomPrompt- Свойство с пользовательским приглашениемPropertyEnum- Свойство перечисления с конечным списком опцийPropertyLogical- валидация свойств сlogicalчтобы создать флажокPropertyInDifferentTab- Свойство, показанное на другой вкладке диалогового окна
The getPropertyGroupsImpl метод использует классы matlab.system.display.Section и matlab.system.display.SectionGroup, чтобы создать разделы свойств и вкладки в диалоговом окне. getPropertyGroupsImpl также создает кнопку в разделе «Группа 2», которая вызывает visualize СПОСОБ Системного объекта.
classdef CustomDialog < matlab.System
% CustomDialog Customize System block dialog
properties
PropertyDefault = 10
% For PropertyDefault, with no comment above, property name is used
% as prompt
% PropertyCustomPrompt Use comment above property for custom prompt
PropertyCustomPrompt = 20
% PropertyEnum Use enumeration to limit values to finite list
PropertyEnum (1,1) ColorValues = ColorValues.blue
% PropertyInDifferentTab Use getPropertyGroupsImpl to create tabs
PropertyInDifferentTab = 30
end
properties(Nontunable)
% PropertyLogical Use logical property validation to create a checkbox
% Logical properties need to be Nontunable for use in Simulink
PropertyLogical (1,1) logical = true
end
methods(Access = protected)
function y = stepImpl(~, u)
y = u;
end
end
methods (Static, Access = protected)
function groups = getPropertyGroupsImpl
% Use getPropertyGroupsImpl to create property sections in the
% dialog. Create two sections with titles "Group1" and
% "Group2". "Group1" contains PropertyDefault and
% PropertyCustomPrompt. "Group2" contains PropertyEnum,
% PropertyLogical, and a Visualize button.
group1 = matlab.system.display.Section(...
'Title','Group 1',...
'PropertyList',{'PropertyDefault','PropertyCustomPrompt'});
group2 = matlab.system.display.Section(...
'Title','Group 2',...
'PropertyList',{'PropertyEnum','PropertyLogical'});
% Add a button that calls back into the visualize method
group2.Actions = matlab.system.display.Action(@(actionData,obj)...
visualize(obj,actionData),'Label','Visualize');
tab1 = matlab.system.display.SectionGroup(...
'Title', 'Tab 1', ...
'Sections', [group1, group2]);
tab2 = matlab.system.display.SectionGroup(...
'Title', 'Tab 2', ...
'PropertyList', {'PropertyInDifferentTab'});
groups = [tab1, tab2];
end
function header = getHeaderImpl
header = matlab.system.display.Header(mfilename('class'), ...
'Title','AlternativeTitle',...
'Text','Customize dialog header using getHeaderImpl method.');
end
end
methods
function visualize(obj, actionData)
% Use actionData to store custom data
f = actionData.UserData;
if isempty(f) || ~ishandle(f)
f = figure;
actionData.UserData = f;
else
figure(f); % Make figure current
end
d = 1:obj.PropertyCustomPrompt;
plot(d);
end
end
end
