Просмотр и воспроизведение данных карты

Вы можете добавить карту к своему размещению в Данные моделирования Inspector, чтобы просмотреть маршруты долготы и данных о широте. Данные карты синхронизируются с данными сигнала в Данные моделирования Inspector, что позволяет вам анализировать активность сигнала по всему маршруту. Чтобы проанализировать связь между маршрутом и значениями сигналов, можно воспроизвести данные. При воспроизведении данных в Данные моделирования Inspector синхронизированные курсоры и маркеры перемещаются между графиками в представлении.

Чтобы просмотреть данные карты в Данные моделирования Inspector, вы должны иметь активное подключение к Интернету.

Если ваша модель включает сигналы широты и долготы, можно записать данные в Данные Моделирования Inspector и визуализировать их во время симуляции. Можно также импортировать данные из рабочей области или файла, используя инструкции в Импортировать данные из рабочей области или Файл или Simulink.sdi.createRun функция. В данном примере импортируйте файл записанных данных карты и скорости с помощью Simulink.sdi.createRun. Затем откройте Данные Моделирования Inspector.

mapRun = Simulink.sdi.createRun('LoganTrip','file','logan_ah_gps_data.xlsx');
Simulink.sdi.view

Просмотр данных карты

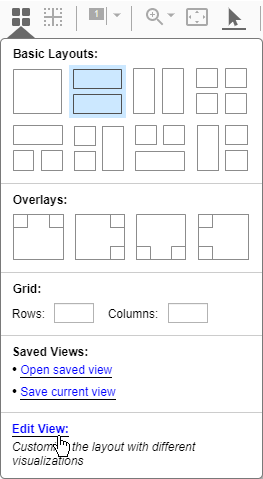

Сконфигурируйте область графика в 2x1 размещение, чтобы можно было просматривать данные скорости и отображать данные вместе. Чтобы построить график данных о скорости на нижнем графике, выберите график, а затем установите флажок рядом с speed сигнал. Чтобы добавить карту к размещению, откройте «Галерею визуализации», нажатие «Редактировать представление» в меню Размещения.

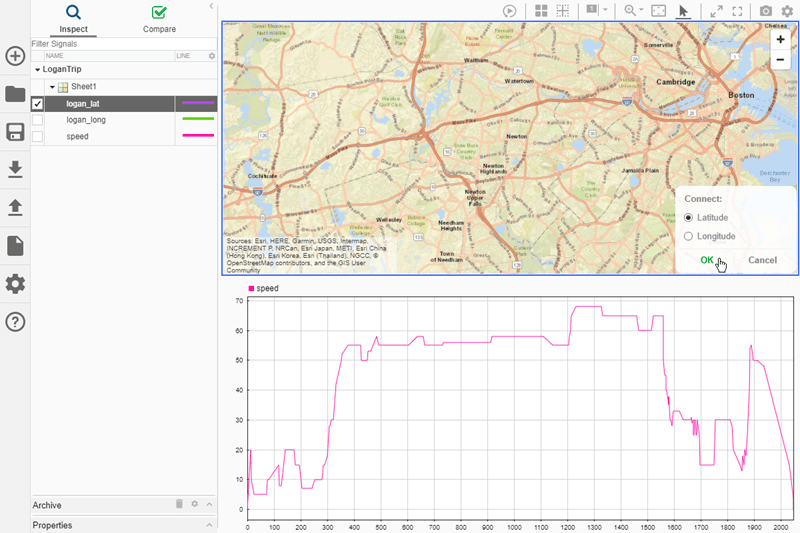

Из галереи визуализации перетащите карту в верхний подграфик размещения. Проверьте logan_lat и нажмите OK в диалоговом окне в правом нижнем углу карты, чтобы использовать сигнал для определения данных о широте на карте.

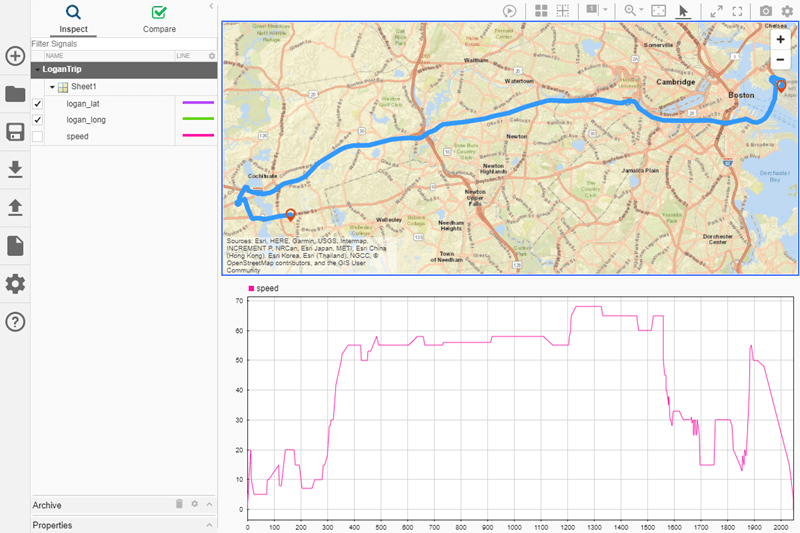

Затем проверьте logan_long и нажмите OK, чтобы использовать сигнал в качестве данных долготы на карте.

Можно также построить график данных карты, выбрав несколько сигналов во время удержания Ctrl и затем перетащив эти сигналы на карту. Меню в правом нижнем углу показывает выпадающие списки, которые можно использовать, чтобы указать, какой сигнал использовать для данных о широте и какой сигнал использовать для данных о долготе.

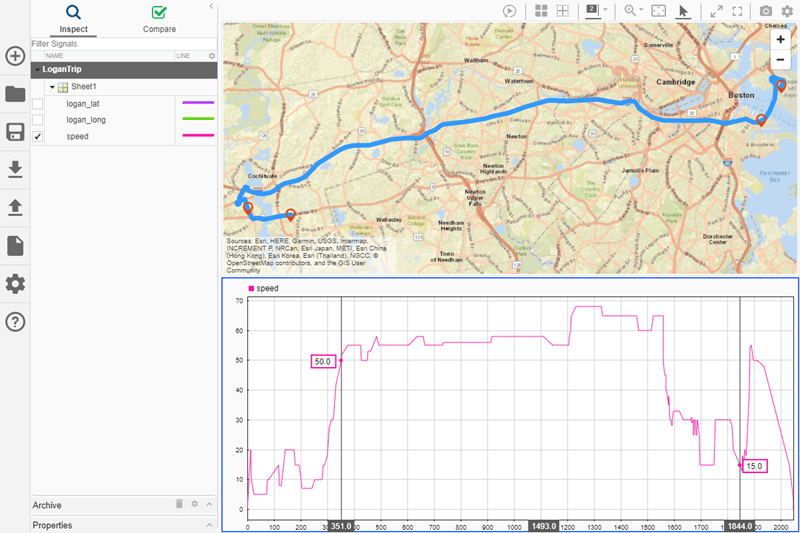

Можно добавить курсоры к графикам, чтобы проанализировать связь между speed сигнал и маршрут, показанный на карте. Чтобы добавить к размещению два курсора, щелкните стреле раскрывающегося списка на кнопке курсоров на панели инструментов и выберите Два курсора. Переместите курсор налево. Маркер справа от карты перемещается, когда вы перемещаете левый курсор, потому что маршрут начинается в Бостоне и со временем перемещается на Восток к Западу.

Чтобы удалить курсоры с графика, нажмите кнопку Показать/скрыть курсоры данных.

Воспроизведение данных карты

Можно воспроизвести данные в Данные моделирования Inspector, чтобы автоматизировать перемещение курсоров через визуализацию в представлении. Чтобы добавить элементы управления воспроизведением к представлению, нажмите кнопку Показать/скрыть элементы управления воспроизведением.

Затем нажмите кнопку Replay.

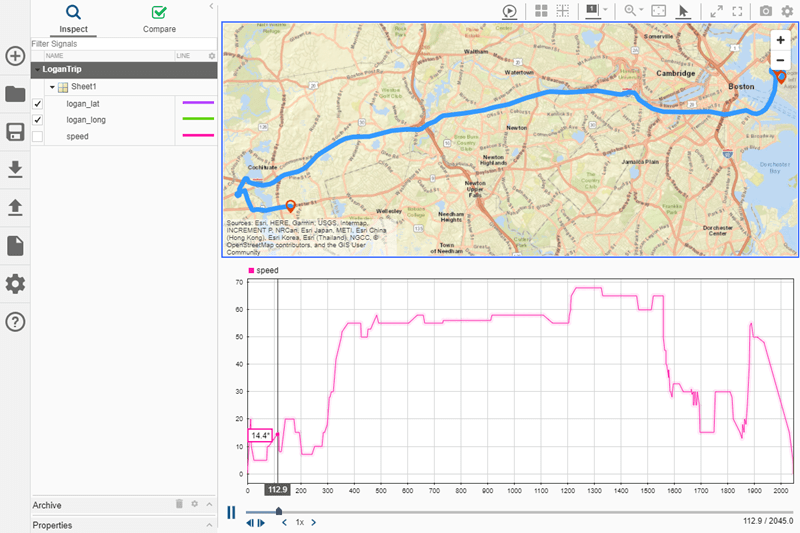

Маркер данных на карте и курсор на графике времени синхронно перемещаются по экрану. Синхронное воспроизведение облегчает интуитивное понимание зависимости между скоростью и положением во время поездки.

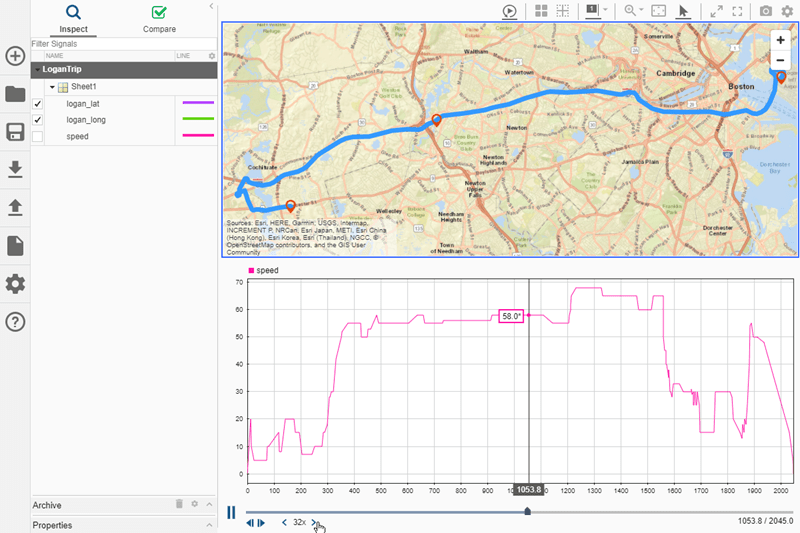

По умолчанию Данные Моделирования Inspector воспроизводят данные с одной секунды в секунду, что означает, что курсор перемещается через одну секунду данных за одну секунду времени синхроимпульса. Данные для этой поездки занимают приблизительно 34 минут. Можно увеличить скорость воспроизведения с помощью стрелы справа от метки или нажав метку и набрав необходимую скорость. Увеличьте скорость воспроизведения до 32x использование стрелы.

Другой пример см. в разделе Данных воспроизведения в Данные моделирования Inspector.
