Сгенерируйте код MATLAB для задач оценки параметра (GUI)
В этом примере показано, как автоматически сгенерировать функцию MATLAB ®, чтобы решить задачу оценки параметра. Вы используете Parameter Estimator, чтобы задать задачу оценки для массово-пружинного демпфера и сгенерировать код MATLAB, чтобы решить эту задачу оценки.
Задача оценки массы-пружины-демпфера

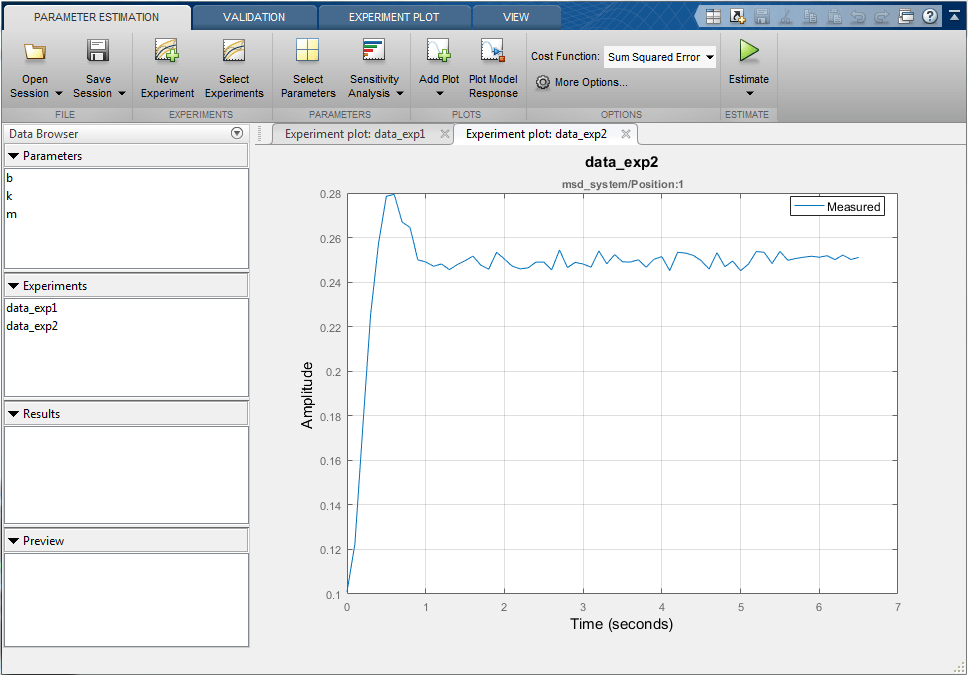

Пример Estimate Model Parameters and Initial States (GUI) показывает, как использовать Parameter Estimator для оценки параметров модели масса-пружина-демпфер. В этом примере мы загружаем предварительно сконфигурированный сеанс Parameter Estimator на основе этого примера.
Используйте следующие команды для загрузки предварительно сконфигурированного сеанса оценки
load sdoMassSpringDamper_sdosession spetool(SDOSessionData)
Сгенерируйте код MATLAB

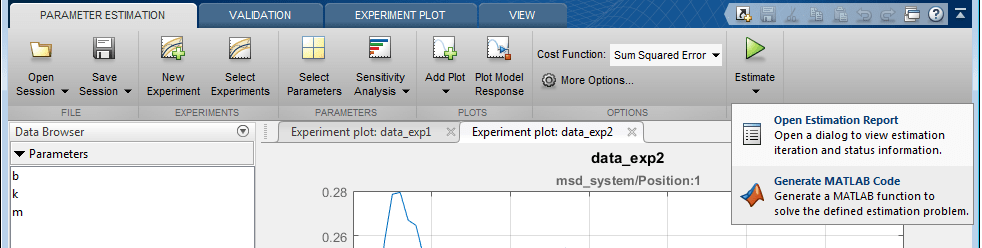

В списке Оценка выберите Сгенерировать КОД MATLAB.

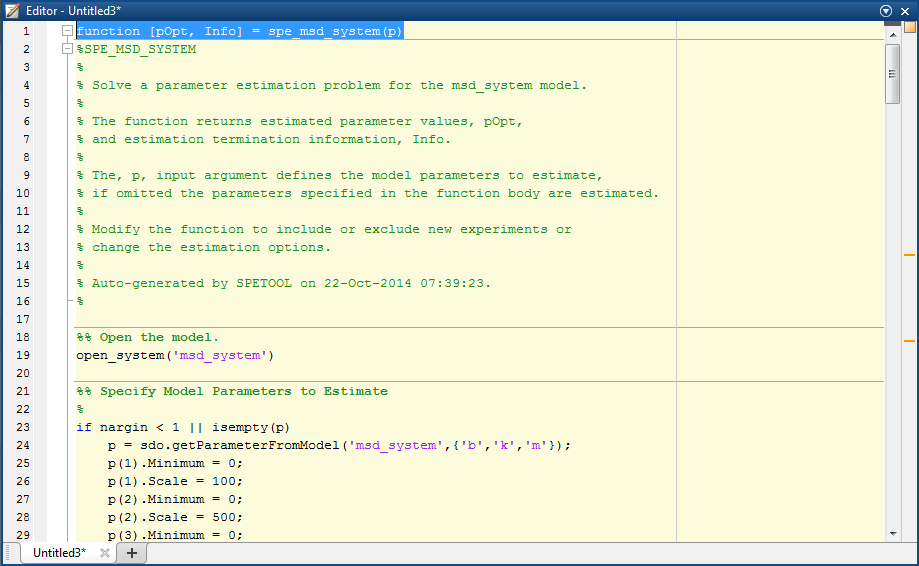

Сгенерированный код добавляется в редактор MATLAB как несохраненная функция MATLAB.
Исследуйте сгенерированный код. Значимыми фрагментами кода являются:
Specify Model Parameters to Estimate- Определение оцениваемых параметров модели.
Define the Estimation Experiments- Определение измеренных и ожидаемых данных сигнала, которые будут использоваться для оценки.
Create Estimation Objective Function- Создание анонимной функции, которая вызывает подфункциюmsd_system_optFcn, который оценивает модель с помощью каждого эксперимента и сравнивает выходы симуляции и измеренных экспериментов. Эта анонимная функция вызываетсяsdo.optimizeпри каждой итерации задачи оптимизации для решения задачи оценки.
Estimate the Parameters- Решить задачу оценки используяsdo.optimizeкоманда.
Выберите Save из редактора MATLAB, чтобы сохранить сгенерированную функцию.
Запуск сгенерированного кода

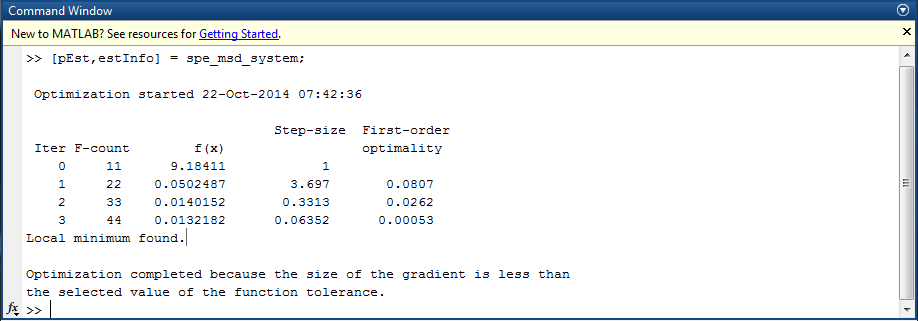

Запустите сгенерированную функцию.
Первый выходной аргумент, pOpt, содержит оптимизированные значения параметров и второй выходной аргумент, optInfo, содержит информацию об оптимизации.
Изменение сгенерированного кода
Вы можете:
Измените сгенерированные
spe_msd_systemфункция для включения или исключения новых экспериментов или изменений опций оценки.
Вызовите сгенерированный
spe_msd_systemфункция с другим набором параметров для оценки.
Для получения дополнительной информации о том, как написать функцию objective/constraint для использования со sdo.optimize команда, введите help sdoExampleCostFunction в командной строке MATLAB.
Закройте модель
