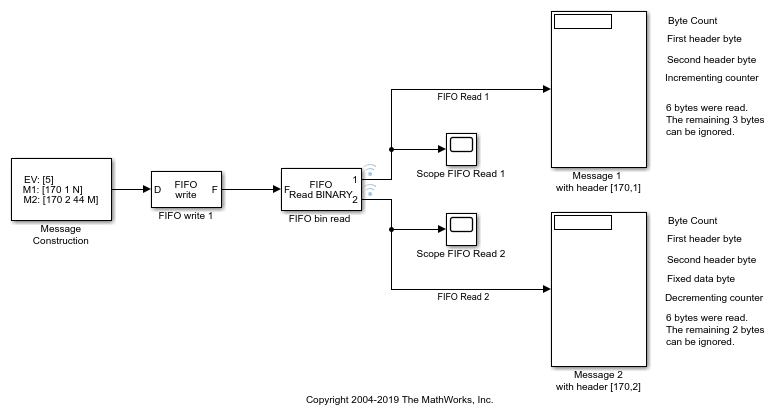

Тест закольцовывания двоичной кодировки/декодирования

Эта модель показывает, как отправить двоичные данные по последовательной ссылке.

Следующими передаваемыми данными являются: [8,5,170,1,N,170,2,44,M]. Этот поток байтов содержит два сообщения наряду с другими элементами:

  • Первый байт 8 является количеством остальных байтов в потоке.

  • Второй байт 5 является посторонним значением (EV).

  • [170,1,N] - сообщение 1 (M1).

  • [170,2,44,M] - сообщение 2 (M2).

  • N и M являются числами от 0 до 255, которые увеличиваются и уменьшаются, соответственно.

Даже при том, что поток данных включает посторонние байты (5 в этом случае), блок FIFO Read BINARY может обрабатывать и игнорировать эту дополнительную информацию. Область видимости 1 отображает полученные данные сообщения 1. Scope 2 отображает данные полученного сообщения 2.

open_system(fullfile(matlabroot,'toolbox','slrealtime','examples','slrt_ex_serialbinarytest'));
