Тест цикла двоичной кодировки/декодирования повторной синхронизации

Эта модель показывает способность блока FIFO Read BINARY обрабатывать сообщения, которые прерываются и только частично завершаются. Это пример наихудшего случая, когда каждое сообщение прерывается.

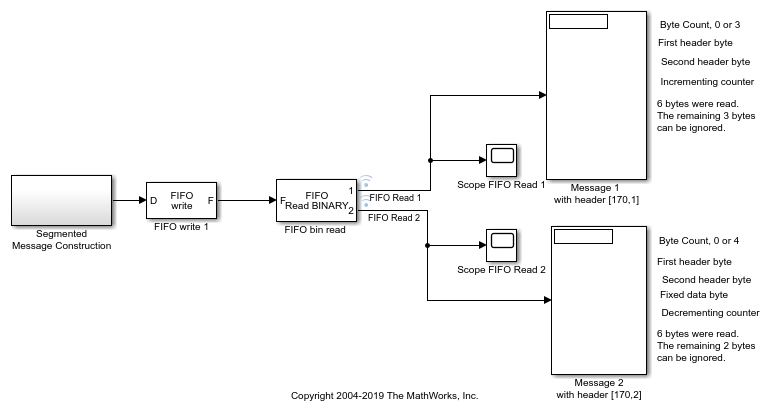

Подсистема Segmented Message Constructor содержит блоки, которые готовят и отправляют только части сообщений на каждом временном шаге.

На стороне приема блок FIFO read BINARY ищет два разных двухсимвольных заголовка. Если он находит [170,1] он выводит [3,170,1,N] порт 1. Если он находит [170,2], это выводит [4,170,2,44,M] к порту 2. N и M являются числами от 0 до 255, которые увеличиваются и уменьшаются, соответственно.

Если заголовок сообщения не найден в FIFO на заданном временном шаге, то этот порт выводит 0. Выходы заполняются до максимального размера вектора, заданного в блоке FIFO Read BINARY. В этом примере выходные векторы имеют ширину 6. Счетчик в первом элементе показывает, сколько элементов значимо.

Область видимости 1 отображает полученные данные сообщения 1. Scope 2 отображает данные полученного сообщения 2.

open_system(fullfile(matlabroot,'toolbox','slrealtime','examples','slrt_ex_serialbinarysplit'));
