Оператор о проблеме

Задача состоит в том, чтобы найти параметры классификации Машины опорных векторов (SVM), чтобы минимизировать перекрестные проверенные потери. Конкретная модель является такой же, как и в Оптимизации Перекрестно-Проверенного Классификатора SVM с Использованием bayesopt. Поэтому целевая функция по существу одинаковая, за исключением того, что она также вычисляет UserDataв этом случае количество поддержки векторов в модели SVM, подобранных к текущим параметрам.

Создайте пользовательскую функцию построения графика, которая строит графики количества векторов поддержки в модели SVM по мере прогрессирования оптимизации. Чтобы предоставить функции построения графика доступ к количеству поддержки векторов, создайте третий выход, UserData, чтобы вернуть количество поддерживающих векторов.

Целевая функция

Создайте целевую функцию, которая вычисляет потери перекрестной валидации для фиксированного раздела перекрестной валидации и которая возвращает количество векторов поддержки в полученной модели.

function [f,viol,nsupp] = mysvmminfn(x,cdata,grp,c)
SVMModel = fitcsvm(cdata,grp,'KernelFunction','rbf',...
    'KernelScale',x.sigma,'BoxConstraint',x.box);
f = kfoldLoss(crossval(SVMModel,'CVPartition',c));
viol = [];
nsupp = sum(SVMModel.IsSupportVector);
end

Пользовательская функция построения графика

Создайте пользовательскую функцию построения графика, которая использует информацию, вычисленную в UserData. Постройте график функций как текущее количество ограничений, так и количество ограничений для модели с найденной наилучшей целевой функцией.

function stop = svmsuppvec(results,state)
persistent hs nbest besthist nsupptrace
stop = false;
switch state
    case 'initial'
        hs = figure;
        besthist = [];
        nbest = 0;
        nsupptrace = [];
    case 'iteration'
        figure(hs)
        nsupp = results.UserDataTrace{end};   % get nsupp from UserDataTrace property.
        nsupptrace(end+1) = nsupp; % accumulate nsupp values in a vector.
        if (results.ObjectiveTrace(end) == min(results.ObjectiveTrace)) || (length(results.ObjectiveTrace) == 1) % current is best
            nbest = nsupp;
        end
        besthist = [besthist,nbest];
        plot(1:length(nsupptrace),nsupptrace,'b',1:length(besthist),besthist,'r--')
        xlabel 'Iteration number'
        ylabel 'Number of support vectors'
        title 'Number of support vectors at each iteration'
        legend('Current iteration','Best objective','Location','best')
        drawnow
end

Настройте модель

Сгенерируйте десять базовых точек для каждого класса.

rng default
grnpop = mvnrnd([1,0],eye(2),10);
redpop = mvnrnd([0,1],eye(2),10);

Сгенерируйте 100 точек данных каждого класса.

redpts = zeros(100,2);grnpts = redpts;
for i = 1:100
    grnpts(i,:) = mvnrnd(grnpop(randi(10),:),eye(2)*0.02);
    redpts(i,:) = mvnrnd(redpop(randi(10),:),eye(2)*0.02);
end

Поместите данные в одну матрицу и сделайте вектор grp который помечает класс каждой точки.

cdata = [grnpts;redpts];
grp = ones(200,1);
% Green label 1, red label -1
grp(101:200) = -1;

Проверьте базовую классификацию всех данных с помощью параметров SVM по умолчанию.

SVMModel = fitcsvm(cdata,grp,'KernelFunction','rbf','ClassNames',[-1 1]);

Настройте раздел, чтобы исправить перекрестную валидацию. Без этого шага перекрестная валидация является случайной, поэтому целевая функция не является детерминированной.

c = cvpartition(200,'KFold',10);

Проверьте точность перекрестной проверки исходной подобранной модели.

loss = kfoldLoss(fitcsvm(cdata,grp,'CVPartition',c,...
    'KernelFunction','rbf','BoxConstraint',SVMModel.BoxConstraints(1),...
    'KernelScale',SVMModel.KernelParameters.Scale))

loss =

    0.1350

Подготовьте переменные к оптимизации

Целевая функция принимает вход z = [rbf_sigma,boxconstraint] и возвращает значение потерь перекрестной валидации z. Примите компоненты z как положительные, логарифмически преобразованные переменные между 1e-5 и 1e5. Выберите широкую область значений, потому что вы не знаете, какие значения могут быть хорошими.

sigma = optimizableVariable('sigma',[1e-5,1e5],'Transform','log');
box = optimizableVariable('box',[1e-5,1e5],'Transform','log');

Установите функцию построения графика и вызовите оптимизатор

Поиск оптимальных параметров [sigma,box] использование bayesopt. Для повторяемости выберите 'expected-improvement-plus' функция сбора. Функция сбора по умолчанию зависит от времени выполнения, поэтому она может давать различные результаты.

Постройте график количества поддерживающих векторов как функции от числа итераций и постройте график количества поддерживающих векторов для наилучших найденных параметров.

obj = @(x)mysvmminfn(x,cdata,grp,c);
results = bayesopt(obj,[sigma,box],...
    'IsObjectiveDeterministic',true,'Verbose',0,...
    'AcquisitionFunctionName','expected-improvement-plus',...

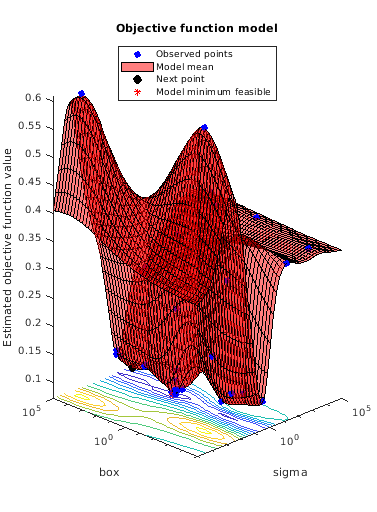

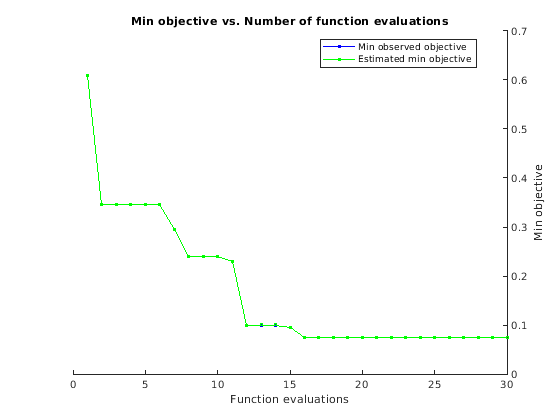

    'PlotFcn',{@svmsuppvec,@plotObjectiveModel,@plotMinObjective})

results =

  BayesianOptimization with properties:

                      ObjectiveFcn: @(x)mysvmminfn(x,cdata,grp,c)
              VariableDescriptions: [1x2 optimizableVariable]
                           Options: [1x1 struct]
                      MinObjective: 0.0750
                   XAtMinObjective: [1x2 table]
             MinEstimatedObjective: 0.0750
          XAtMinEstimatedObjective: [1x2 table]
           NumObjectiveEvaluations: 30
                  TotalElapsedTime: 43.8851
                         NextPoint: [1x2 table]
                            XTrace: [30x2 table]
                    ObjectiveTrace: [30x1 double]
                  ConstraintsTrace: []
                     UserDataTrace: {30x1 cell}
      ObjectiveEvaluationTimeTrace: [30x1 double]
                IterationTimeTrace: [30x1 double]
                        ErrorTrace: [30x1 double]
                  FeasibilityTrace: [30x1 logical]
       FeasibilityProbabilityTrace: [30x1 double]
               IndexOfMinimumTrace: [30x1 double]
             ObjectiveMinimumTrace: [30x1 double]
    EstimatedObjectiveMinimumTrace: [30x1 double]
