Задайте тип данных, опции генерации кода, другие атрибуты сигнала
Для калибровки во время выполнения данных AUTOSAR R2018b и R2019a ввели графическое отображение элементов модели к параметрам компонента AUTOSAR и переменным. В редакторе Отображений Кода вы выбираете Simulink® параметр рабочего пространства модели или внутренний сигнал, состояние или хранилище данных. Вы сопоставляете выбранный элемент с параметром компонента AUTOSAR или переменной и изменяете ее калибровочные атрибуты AUTOSAR. Если вы в настоящее время параметры модели AUTOSAR или переменные при помощи параметра AUTOSAR или сигнала возражают в базовом рабочем пространстве, считайте миграцию на редактор Отображений Кода рабочим процессом. Для получения дополнительной информации см. Карту Элементы AUTOSAR для Генерации кода.
С этим классом можно создать объекты рабочей области для отображения внутренних глобальных сигналов к разделам памяти AUTOSAR. Можно создать AUTOSAR4.Signal объект в основном MATLAB® рабочая область.
Этот класс расширяет Simulink.Signal класс. С объектами сигнала можно присвоить или подтвердить атрибуты или дискретного состояния сигнала, такие как его тип данных, числовой тип, размерности, и так далее. Для получения дополнительной информации смотрите Simulink.Signal страница с описанием.
Создайте AUTOSAR4.Signal объект при помощи AUTOSAR4.Signal функция, описанная ниже.
signalObj = AUTOSAR4.Signal возвращает AUTOSAR4.Signal объект со значениями свойств по умолчанию.

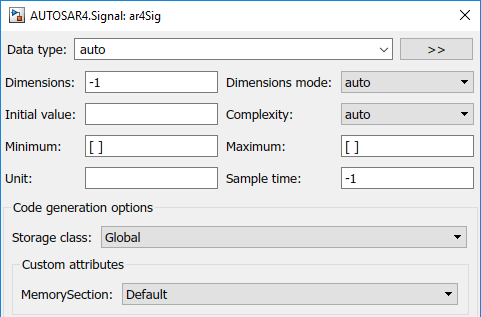

Откройте объект рабочей области просмотреть и изменить его свойства.
Simulink.Signal страница с описанием описывает атрибуты сигнала подробно. AUTOSAR4.Signal класс расширяет Simulink.Signal класс со следующим дополнительным выбором для атрибута Storage class:
Global — Позволяет вам сопоставлять внутренние глобальные сигналы с разделами памяти AUTOSAR. Выбор этого класса памяти включает пользовательскому атрибуту MemorySection.
MemorySection позволяет вам явным образом выбирать раздел memory AUTOSAR VAR, CAL, или VOLATILE, или примите Default.
